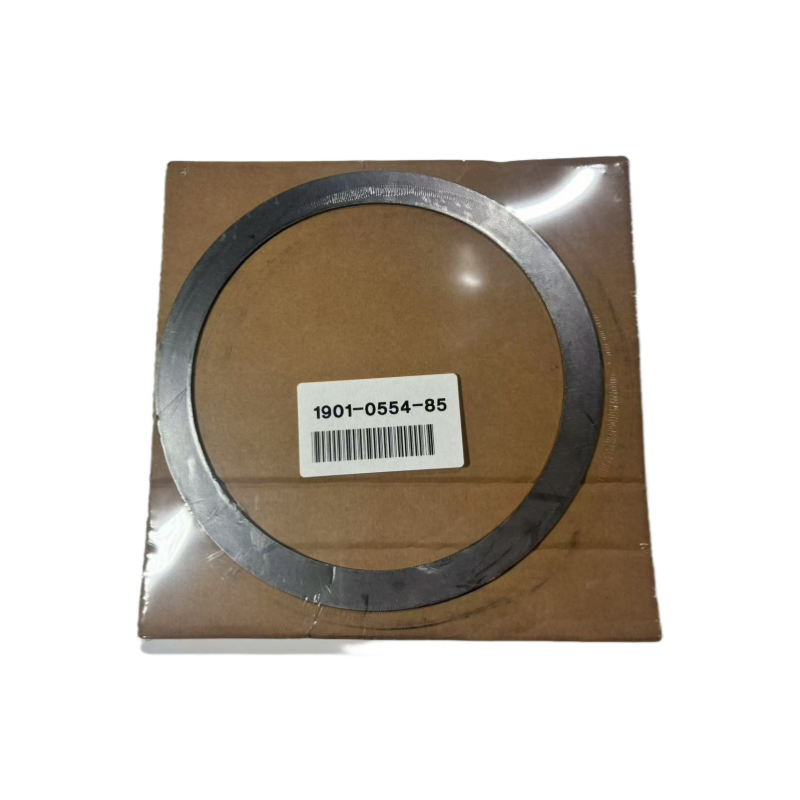

Material in značilnosti ravnih podložk zračnih kompresorjev Atlas Copco
Izbira materiala: Na podlagi tlaka, temperature in srednjih značilnosti mesta aplikacije skupni materiali vključujejo:
Kovinski materiali: kot so pocinkano jeklo, nerjavno jeklo (304/316), primerno za visokotlačna in visokotemperaturna območja (kot so telesa kompresorja, končne pokrove oljnih plinov), z visoko trdnostjo in korozijsko odpornostjo.
Nevivalni materiali: kot so guma, azbestni nadomestki, PTFE (politetrafluoroetilen), primerni za območja tesnjenja z nizkim tlakom (kot so cevni sklepi), z dobrimi tesnjenimi in pufernimi lastnostmi.
Površinska obdelava: Kovinske ravne podložke se pogosto obdelajo s cinkovo oblogo, kromirano oblogo itd., Da izboljšajo odpornost na rjo in se prilagodijo vlažnemu ali mastnemu okolju znotraj zračnega kompresorja.
Specifikacije in združljivost
Parametri velikosti: Specifikacije ravnih podložk se morajo ujemati s premerom vijaka (kot so M8, M10, M12 itd.), Vključno z notranjim premerom (za ujemanje vijaka), zunanjim premerom (za območje tlaka) in debelino (za zahteve za trdnost). Standardne velikosti standardnih delov za različne modele zračnih kompresorjev sledijo mehanskim industrijskim normam (kot so ISO, DIN standardi).
Kompatibilnost modela: Modeli z ravnim pralnim modelom za različne serije zračnih kompresorjev (kot so GA, G, ZR itd.) So različni. Na primer:
Za majhno serijo GA (kot je GA7-GA37), prirobnica priključka pogosto uporablja velikosti M10-M16 kovinskih ravnih podložk.
Za velike kompresorje vijakov serije Zr lahko visokotlačni deli uporabljajo odebeljene ravne podložke iz nerjavečega jekla.
Območja uporabe
Priključna prirobnica glavne enote zračnega kompresorja in motorja
Fiksacija končnega pokrova ločevalca olja in hladilnika
Točke prirobnice cevi
Namestitveni vmesniki ventilov, merilniki tlaka itd.
Fiksacijski vijaki vrtljivih komponent, kot so motorji in ventilatorji
