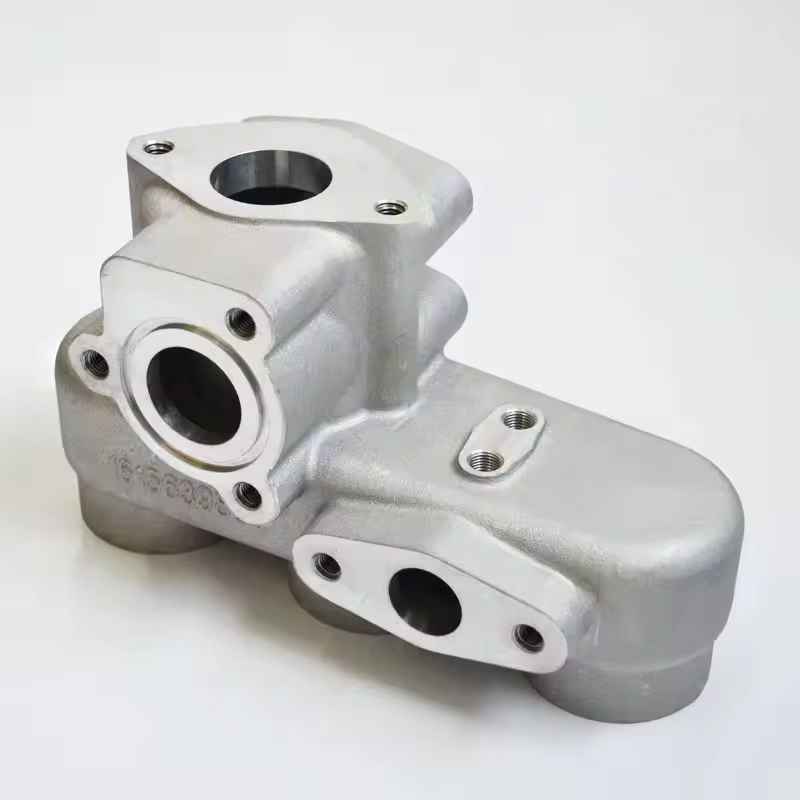

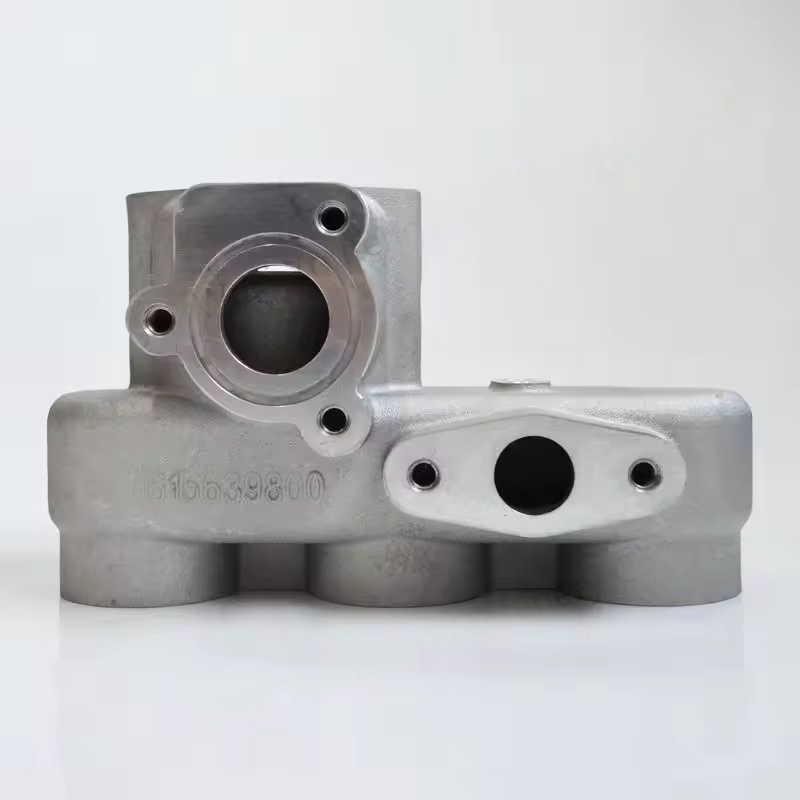

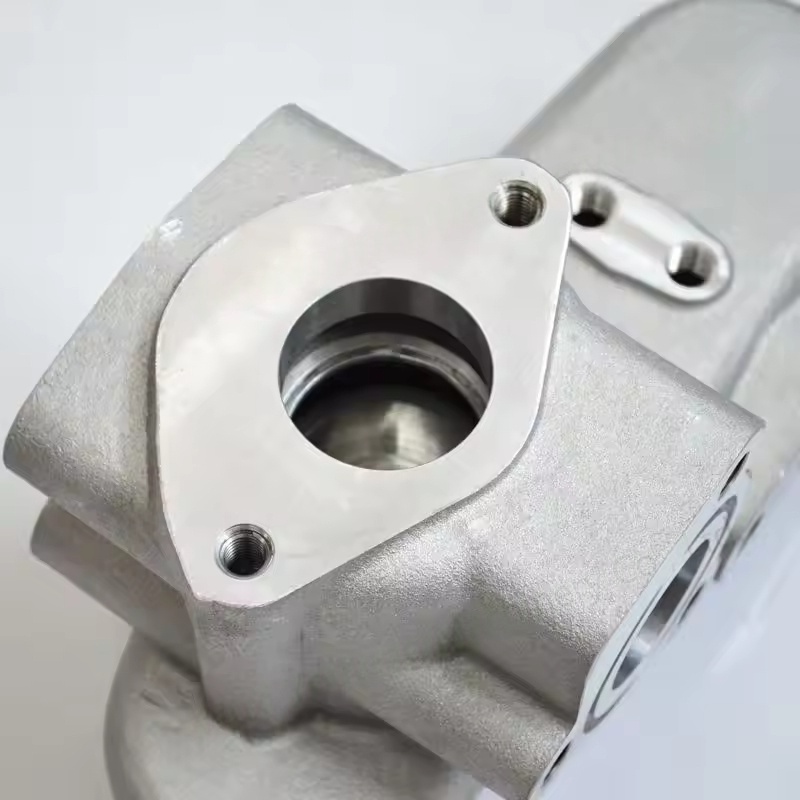

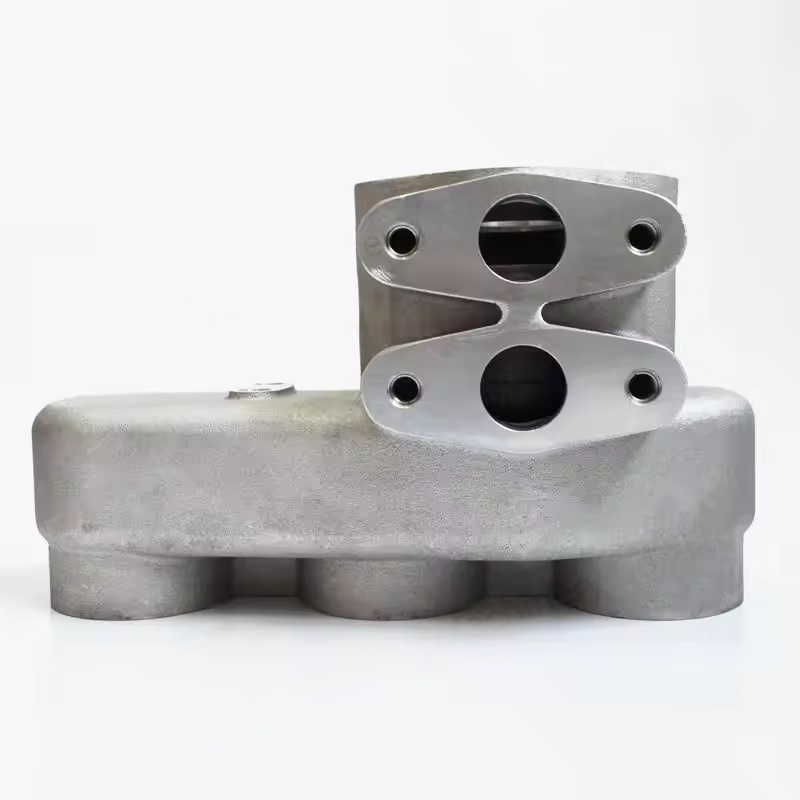

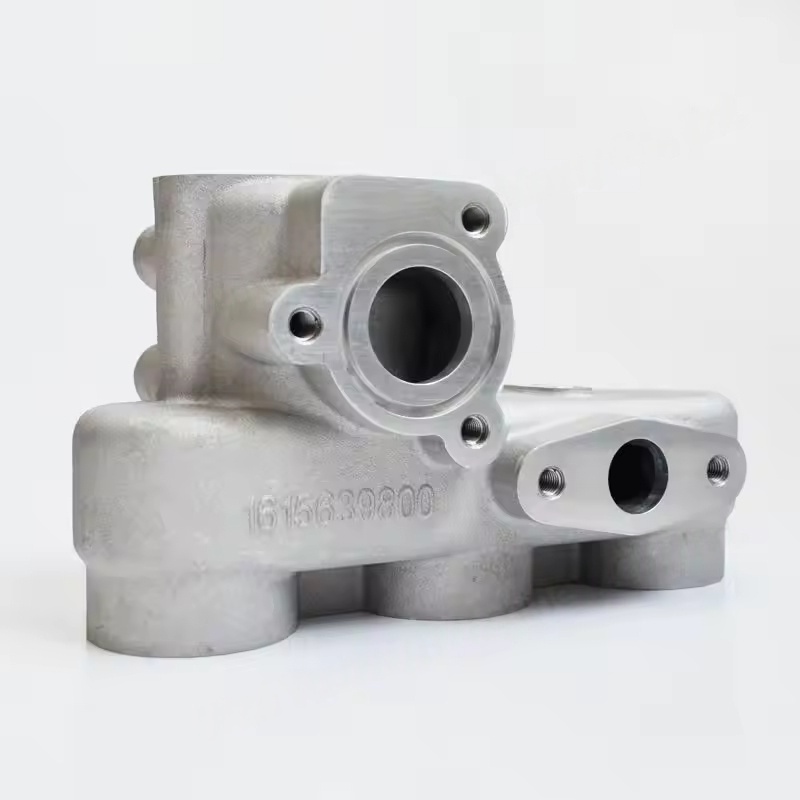

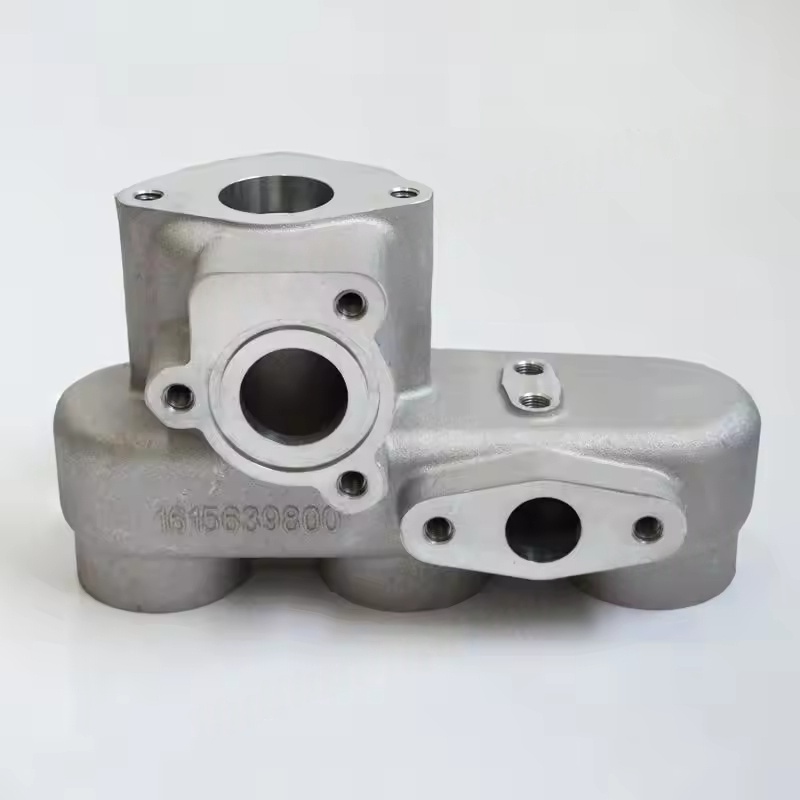

Osnova oljnega filtra za Atlas Copco Air Compressors - 1. Struktura in funkcija
Struktura jedra: Običajno kovinska vlivanje (večinoma aluminijasta zlitina ali lito železo), ki vključuje vhod za olje, oljni odtok, vmesnik za namestitev in tesnilno površino. Nekatere baze imajo tudi obvodni ventil (ko je zamašen filtrirni element, se odpre obvodni ventil, da se zagotovi, da mazalno olje kroži okoli filtrirnega elementa in še naprej teče, kar preprečuje, da bi se glavna enota poškodovala zaradi pomanjkanja olja). Glavna funkcija:
Pritrdite oljni filter in zagotovite, da je filtrirni element varno nameščen v vibracijsko okolje enote, da preprečite razmilitev in uhajanje olja.
Vodite mazalno olje, da vstopite v filter iz glavnega olja prehoda stroja (pred filtracijo), nato pa filtrirano čisto olje pošljete nazaj na glavne ležaje, rotorje itd. Stroja (po filtraciji), ki tvori celotno mazalno vezje.
Skozi zasnovo tesnjenja (s tesnilnim tesnilom ali tesnilnim tesnilom) preprečite, da bi mazalno olje med pretokom uhajalo, kar zagotavlja stabilen sistemski tlak.
Ii. Prilagoditev in značilnosti
Prilagodite se za specifikacije postavitve olja in filtra (premer, vmesniška nit) različnih serij zračnih kompresorjev (kot so GA, ZR, ZT itd.), Ki zagotavlja natančno povezavo z oljnim filtrom in glavnim oljnim vezjem.
Material ima določeno odpornost na olje in mehansko trdnost, ki lahko vzdrži dolgoročno namakanje mazalnega olja in navora med namestitvijo ter prilagajanje temperaturnim spremembam med delovanjem stroja (-10 do 120 ℃).
Iii. Pogoste težave in vzdrževanje
Napaka puščanja: obraba tesnilne površine med podstavkom in filtrom, staranje O-obroča ali razpoke v sami podstavku lahko vodijo do uhajanja olja. Preverite stanje tesnilnih delov in po potrebi zamenjajte podlago.
Zamak ali slab pretok: Če je prehod olja znotraj podstavka zamašen zaradi nečistočega odlaganja ali napak v vlivanju (na primer nečisteni bupi), bo povzročil nezadostno mazanje olje. Razstavite in očistite ali zamenjajte osnovo.
Namestitev pozornosti: Pri zamenjavi oljnega filtra očistite tesnilno površino podstavka, preverite praske ali deformacijo; Pri namestitvi novega filtra ga privijte v skladu z določenim navorom (običajno 20-30 N · m), pri čemer se izognete pretiranemu teči, ki poškoduje osnovno nit ali premajhno tesnost, kar vodi do uhajanja.
