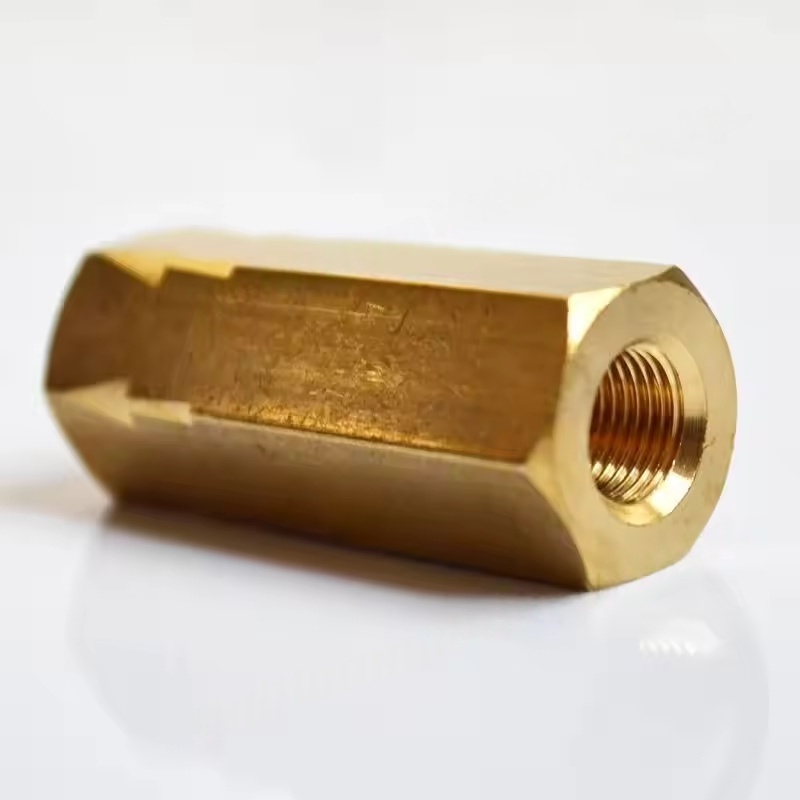

1. Telo ventila sklopa zračnega kompresorja, ki se ne vrne
Funkcija: Kot zunanja lupina celotnega sklopa sprejme notranje jedro komponente in povezuje cevovode.
Material: Izbrani na podlagi delovnega tlaka in srednjih značilnosti, običajni materiali vključujejo lito železo (primerno za razmere z nizkim tlakom), lito jeklo (srednje visok tlak) in nerjavno jeklo (za jedko okolje, kot sta hrana in farmacevtska industrija).
Struktura: Običajno v naravnem ali desnem kotnem vrsti ima tekoče kanale v notranjosti, da se zagotovi nemoten prehod pretoka zraka.
2
Funkcija: nadzoruje smer zračnega toka, kar omogoča samo enosmerni pretok (od vtičnice zračnega kompresorja do rezervoarja za shranjevanje ali nižje cevovode) in preprečuje povratni pretok.
Skupne vrste:
Jedro ventila za dvigalo: Pomakne se navzgor in navzdol vzdolž osi telesa ventila, ima dobro tesnjenje, primerno za cevovode z majhnim premerom.
Jedro ventila za gugalnico: Odpre se z vrtenjem okoli osi tečaja, ima nizko odpornost, primerno za scenarije velikega pretoka z velikim pretokom.
Jedro ventila za kroglico: Tesnila skozi samo-telesno ali vzmetno silo kroglice imajo preprosto strukturo in hiter odziv.
Material: Večinoma izdelan iz kovin, odpornih na obrabo (kot so medenina, duktilno železo), nekateri scenariji z visoko natančnostjo uporabljajo inženirsko plastiko (kot je politetrafluoroetilen) za izboljšanje zmogljivosti tesnjenja.
3. Tesnilne komponente sklopa zračnega kompresorja, ki se ne vrne
Funkcija: Zagotavlja zračnost, ko je jedro ventila v stiku s sedežem ventila, kar preprečuje puščanje.
Skupni materiali:
Nitrila butadienska guma (NBR): dobra odpornost na olje, primerna za običajne sisteme kompresorjev zraka.
Fluororubber (FKM): odporen na visoke temperature in kemično korozijo, primeren za visokotemperaturno ali posebno srednje okolje.
Kovinska tesnilna površina: doseže tesnjenje skozi natančno obdelane kovinske kontaktne površine, primerne za visokotlačne, visokotemperaturne pogoje.
4. vzmeti sklopa zračnega kompresorja, ki se ne vrne
Funkcija: Zagotovite odbojno silo, da bo jedro ventila tesno oprijete sedež ventila, kadar ni pretoka zraka naprej, dosežete tesnjenje.
Značilnosti: Vzmetna elastičnost se mora ujemati s sistemskim delovnim tlakom - preveč elastičnosti bo povečala odpornost na pretok zraka, premalo lahko privede do slabega tesnjenja.
Material: Običajno iz nerjavečega jekla, da se prepreči rje in okvara v vlažnih ali mastnih okoljih.
5. sedež ventila sklopa zračnega kompresorja, ki se ne vrne
Funkcija: tvori tesnilni par z jedro ventila, ki je ključna kontaktna površina, da prepreči vzvratni pretok zraka.
Značilnosti: Površino je treba natančno obdelati (na primer poliranje), da se zagotovi prileganje z ventilnim jedrom, za enostavno vzdrževanje je mogoče zamenjati nekaj sedežev ventila.

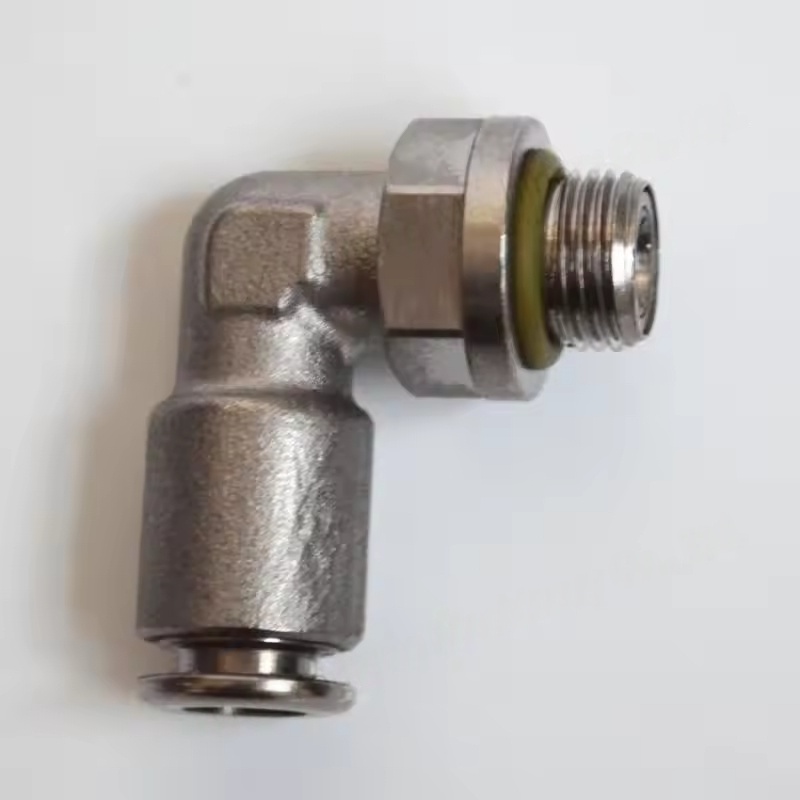

6. Priključni vmesniki sklopa zračnega kompresorja, ki ni nastavljen
Funkcija: Priključi izpušnice zračnega kompresorja s cevovodi na spodnjem toku (kot so rezervoarji za shranjevanje, sušilniki itd.).
Skupne oblike:
Navojni vmesniki (notranja nit / zunanja nit): na primer nit G, nit NPT, primeren za majhne premere (≤dn50).
Vmesniki prirobnic: Primerni za cevovode velikega premera, ki zagotavljajo trdno povezavo in močno tesnjenje.
Varilni vmesniki: primerni za visokotlačne, visoko vibracijske scenarije, ki zahtevajo profesionalno namestitev varjenja.
Jedrne funkcije sklopa zračnega kompresorja, ki se ne vrne
Preprečite povratni tok: preprečuje, da bi stisnjen zrak v rezervoarju za shranjevanje pritekel nazaj v glavno enoto zračnega kompresorja, ko ga ustavimo, pri čemer se izognete povratni vrtenju glavne enote ali mazalnega olja, ki se potisne v valj.
Zaščitite sistem: preprečuje, da bi kondenzatna voda ali nečistoča pred nižjo tokovno opremo (na primer sušilniki, filtri) pritekla nazaj v zračni kompresor, kar zmanjša tveganje za okvaro.
Ohranite sistemski tlak: zagotavlja stabilnost tlaka v skladišču po zaustavitvi in se izogne pogostemu zagonu zračnega kompresorja.
