1. temeljne funkcije in scenariji aplikacij
Magnetni ventil nadzoruje vklop elektromagnetne tuljave z elektromagnetnim nadzorom, s čimer poganja notranje jedro ventila, da se premika, s čimer se odpira ali zapre prehod tekočine. Posebne aplikacije vključujejo:
Krmiljenje sesalnega ventila: Prilagoditev prostornine vnosa za preklapljanje med nalaganjem kompresorja (dovajanje zraka) in raztovarjanjem (izklop brez dovajanja zraka).
Samodejna drenaža: Nadzor ventila za izpust kondenzata (na primer ločevalnik olja ali spodnji odtočni ventil rezervoarja), redno izpuščanje vode, da se vlaga ne bi mešala v stisnjen zrak.
Varnostna zaščita: V nenormalnih pogojih, kot sta prekomerna tlak in prekrivanje, je hitro odrezal oljno ali plinsko pot, da bi zaščitil varnost opreme.
Pomožni sistem sistema: kot je nadzor nad zaustavitvijo ventilatorja in prilagajanje ventila za vzdrževanje tlaka, kar zagotavlja stabilno delovanje sistema.
2. Glavne vrste in specifikacije
Glede na lokacijo funkcije in namestitve lahko pogosto uporabljeni magnetni ventili za Atlas Copco Air Compressors razvrstijo kot:

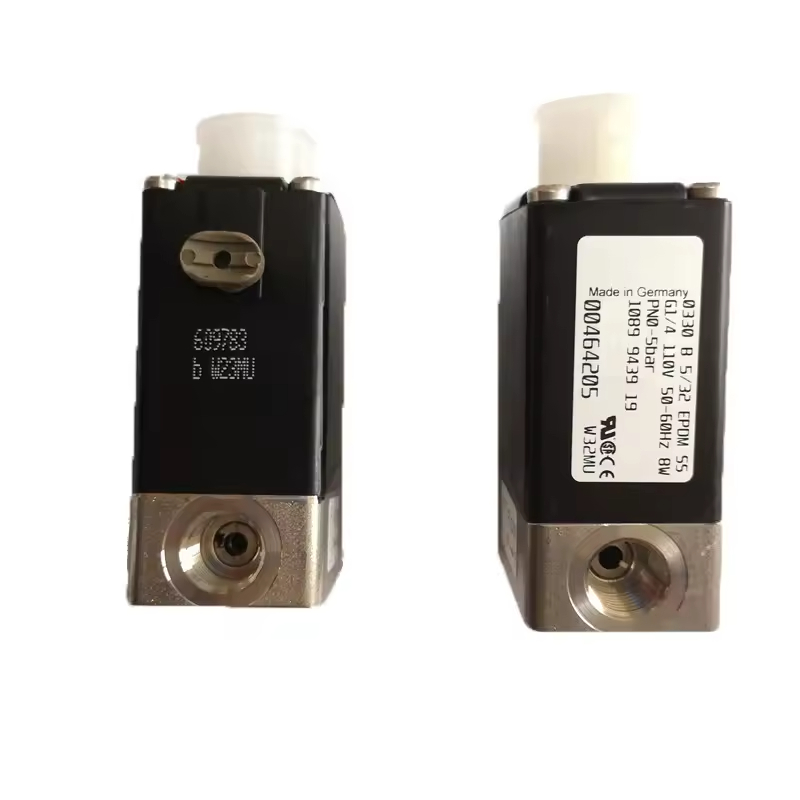

Specifikacije napetosti: predvsem DC 24V (združljiv z nizkonapetostnim krmilnim sistemom opreme, z visoko varnostjo), nekateri modeli lahko uporabljajo AC 220V ali AC 110V in se morajo strogo ujemati s prvotnimi tovarniškimi parametri.
Strukturne vrste:
Običajno zaprt tip: zapiranje kanala Ko je moč izklopljena, se odpre, ko je vklopljena moč (na primer magnetni ventil za vnosni ventil).
Običajno odprt tip: Ohranjanje kanala odprt, ko je napajanje izklopljeno, in se zapre, ko je vklopljena moč (večinoma se uporablja v varnostnih tokokrogih).
Velikost vmesnika: običajno G1/4, G3/8, G1/2 in druge navojne specifikacije, primerne za različne premere cevi kontrolnih cevovodov.
Združljivost medijev: izbira različnih materialov na podlagi tekočega medija (stisnjeni zrak, mazivo olje, kondenzat), da se zagotovi korozijska odpornost.
3. Materiali in značilnosti zmogljivosti
Material telesa ventila: večinoma medenino ali nerjavno jeklo (304/316), z visoko tlačno upornostjo (običajno lahko zdrži 0-1,6MPa), korozijsko odpornost, primerna za oljno meglo in vodno parno okolje znotraj zračnega kompresorja.
Sestavni deli za tesnjenje: z uporabo nitrilne gume (NBR) ali fluororubberja (FKM), z visoko temperaturno odpornostjo (80-120 ℃), staranje odpornost, ki zagotavlja dolgoročno zanesljivost tesnjenja.
Hitrost odziva: Akcijski odziv na milisekund, izpolnjuje zahteve visokofrekvenčnega začetnega zaustavljanja, kar zagotavlja natančnost nadzora.
4. pogoste napake in vzdrževanje
Tipične napake:
Izgorevanje tuljave: povzroča nestabilna napetost, vlažni kratki stik ali dolgotrajna preobremenitev, ki se kaže kot delovanje magnetnega ventila, pri čemer uporabljate multimeter za zaznavanje odpornosti tuljave (normalno je nekaj deset do več sto ohmov, izgorelo je neskončnost).
Jamiranje jedra ventila: ki ga povzročajo nahajališča nafte, kopičenje nečistoč ali staranje tesnilne komponente, ki se kaže kot ventil, ki se ne zapira (pušča zrak/olje) ali se ne more odpreti, kar lahko povzroči nenormalno obremenitev zračnega kompresorja in nestabilni tlak.
Puščanje: Tesnjenje komponente ali razpoka telesa ventila, kar ima za posledico srednje uhajanje, kar vpliva na učinkovitost sistema.
Vzdrževalne in nadomestne točke:
Redno čiščenje: Med vzdrževanjem preverite vmesnik magnetnega ventila, odstranite nečistoče in po potrebi razstavite jedro ventila (operacija izklopa).

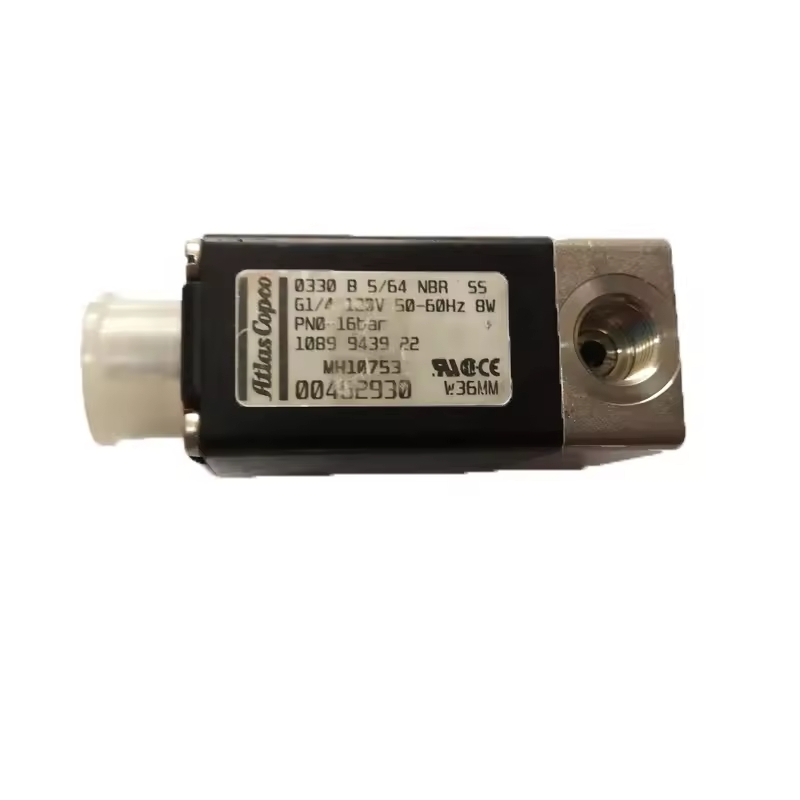

Originalna tovarniška združljivost: Pri zamenjavi mora uporabljati originalne tovarniške dele Atlas Copco, da zagotovite napetost, velikost vmesnika, združljivost tlaka in model (na primer serije GX in magnetni ventili GX serije morda niso združljivi).

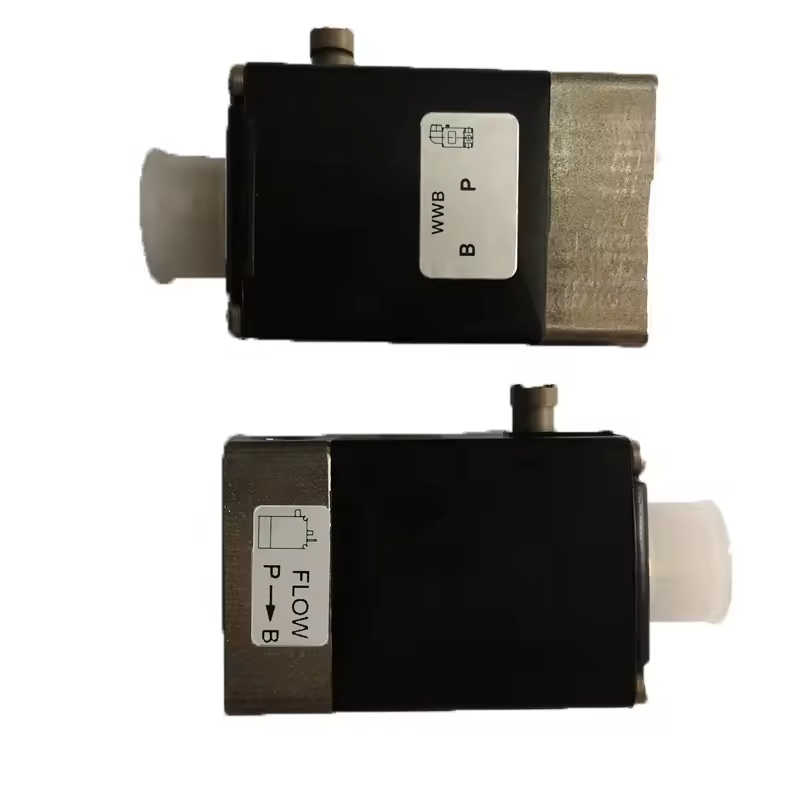

Specifikacije namestitve: Delujte po izklopu in depresiji, bodite pozorni na indikacijo smeri pretoka (nekateri modeli imajo usmeritev), izogibajte se namestitvi v vzvratni listi; Pri zategnjenju vmesnika uporabite zmerno silo, da preprečite poškodbe niti.
