1. načelo funkcije in delovanja
Nadzor avtomatizacije: S sprejemom električnih signalov iz krmilnika (PLC) (24V DC napetost) elektromagnetna tuljava znotraj magnetne zaklopke ustvari magnetno silo, s čimer poganja jedro ventila, da se premika ali zapre prehod tekočine (na primer krmiljenje zračne ali oljne poti) in doseže natančen nadzor ključnega dejanja.
Tipični scenariji aplikacije:
Nadzirajte odpiranje in zapiranje dovodnega ventila, prilagodite stanje nalaganja/razkladanja kompresorja.
Nadzirajte samodejno drenažo kondenzatne vode iz zapisovanja ventila onesnaževal (na primer avtomatski odtočni ventil separatorja ali rezervoarja za oljno plino) v rednih presledkih.
Sodelujte v varnostni zaščitni tokokrog ，, na primer hitro odrezanje ustrezne oljne ali zračne poti v primeru prekomerne pritiska ali prekrivanja.
Prednosti: Hiter odziv (raven milisekund) ， visoka natančnost nadzora ， primerna za pogoste pogoje začetka ， in je temeljna komponenta avtomatiziranega delovanja kompresorja.
2. Struktura in značilnosti

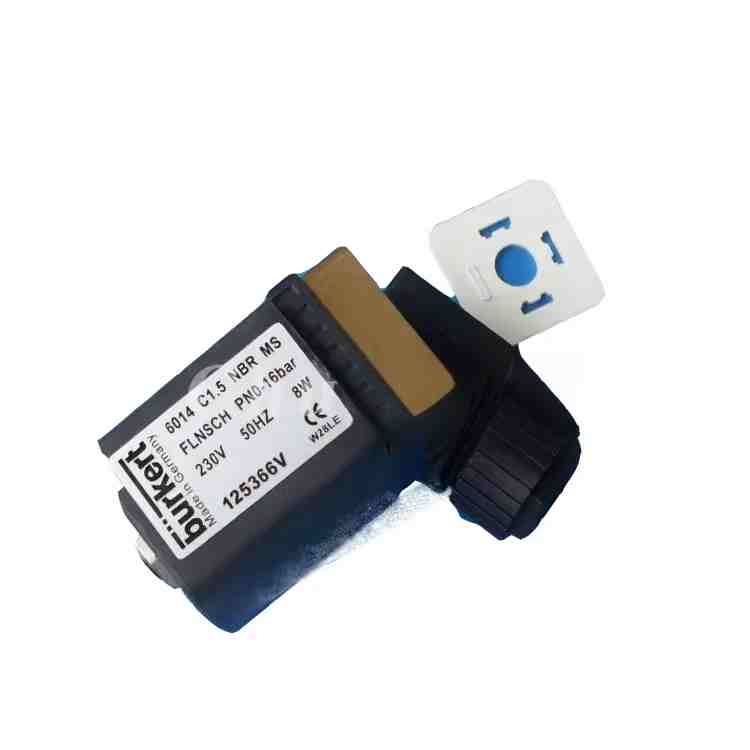

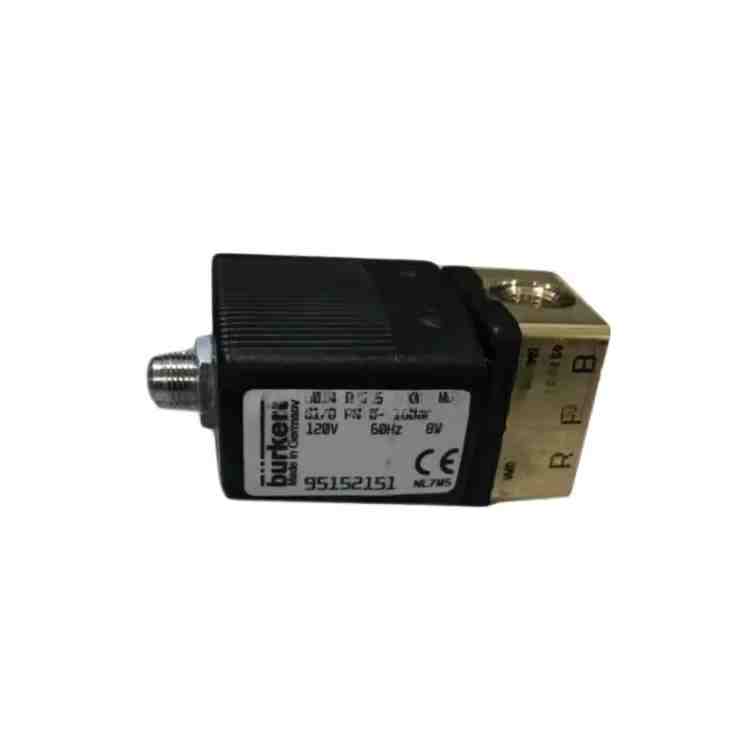

Jedrne komponente: Sestavljene iz elektromagnetne tuljave (24V DC) ， jedro ventila ， telo ventila ， vzmet ， in tesnilne dele. Ko se tuljava energizira ， jedro ventila se premakne, da odpre prehod ， in ko je odstranjen ，, se vzmet vrne, da zapre prehod (predvsem od normalno zaprtega tipa ，, nekateri so normalno odprti tip).
Združljivost materiala:
Ohišje ventila večinoma uporablja medeninasto ali nerjavno jeklo ，, ki lahko vzdrži korozijo iz stisnjenega zraka ， mazalno olje ， ali kondenzacijsko vodo.
Tesnilni deli: Običajno uporabljajte nitrilno gumo (NBR) ali fluororubber (FKM), da zagotovite tesnjenje pri visokih temperaturah (80-120 ℃) in tlačnem okolju. Tehnične specifikacije:
Delovna napetost: DC 24V (primeren za nizkonapetostno vezje krmilnega sistema kompresorja, z visoko varnostjo).
Delovni tlak: ponavadi 0,5 - 1,6 MPa (zasnovan v skladu z zahtevami kontrolnega vezja).
Velikost vmesnika: običajno G1/4, G3/8 itd. Specifikacije navojev, primerne za kontrolne cevovode različnih premerov.
3. Pogoste napake in vzdrževanje
Tipične manifestacije napak:
Izgorelost vijuganja: ki jo povzroča nestabilna napetost, preobremenitev ali vlažno okolje, ki se kaže kot delovanje magnetne zaklopke, ki ga je mogoče zaznati z merjenjem upornosti tuljave z multimetrom (normalna odpornost je običajno na stotine ohmov in po izgorelosti postane neskončnost).
Zataknjeno jedro ventila: ki ga povzročajo nečistoče, nahajališča nafte ali starajoči se tesnili, ki se kažejo kot ventil, ki se ne more popolnoma odpreti/zapreti ali ima počasno gibanje, kar lahko povzroči nenormalno obremenitev kompresorja ali slabega praznjenja kanalizacije.
Puščanje: povzročajo obrabo tesnjenih komponent ali poškodbe telesa ventila, kar ima za posledico uhajanje kontrolnega plina/olja, kar vpliva na stabilnost sistemskega tlaka.
Ključne točke vzdrževanja in zamenjave:
Redno čiščenje: Med vzdrževanjem kompresorja preverite, ali obstajajo nečistoče na vmesniku magnetnega ventila. Po potrebi razstavite in očistite jedro ventila (operacija je treba izklopiti).
Nadomestne specifikacije:
Izbrati je treba 24V magnetne ventile iste specifikacije kot prvotna tovarna (kot so model, velikost vmesnika, tlačna ocena) in prednostno izbrati originalne dodatke Atlas Copco, da se zagotovi združljivost s krmilnim sistemom.
Pred zamenjavo odklopite napajanje, sprostite tlak cevovoda in se izogibajte delu z napajanjem ali razprševanjem visokotlačnih medijev.
Pri namestitvi bodite pozorni na smer pretoka tekočine (nekateri magnetni ventili imajo usmerjene oznake) in se pri zategnjenju vmesnika izogibajte prevelikim teči, da ne bi poškodovali niti.
Preventivno vzdrževanje: V okoljih z visokim prahom in vlagom je priporočljivo skrajšati pregledni cikel in zagotoviti stabilnost napetosti regulacijskega vezja, da se prepreči prekomerna poškodba tuljave.
