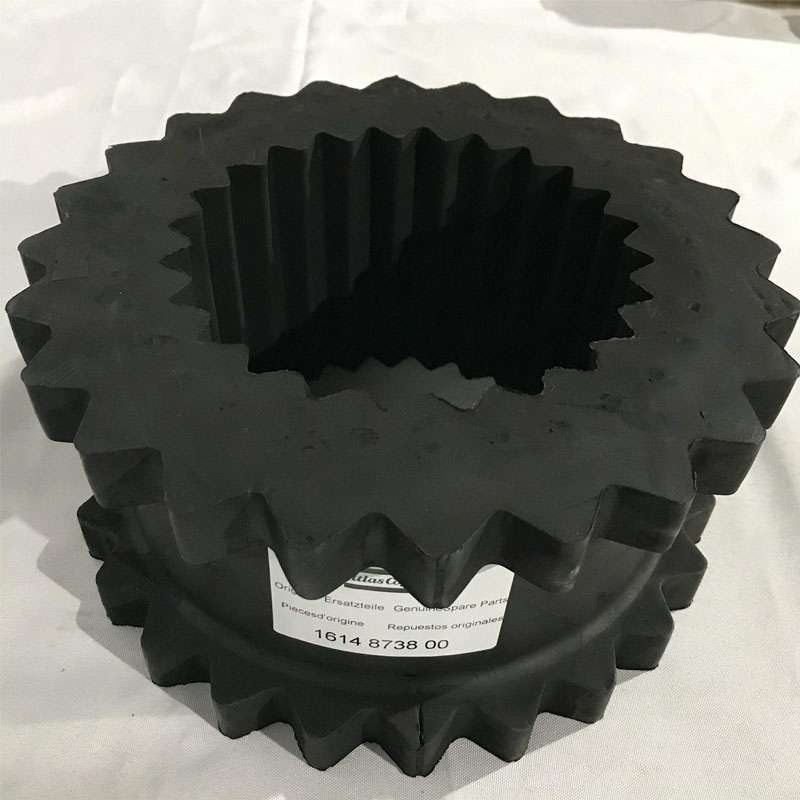

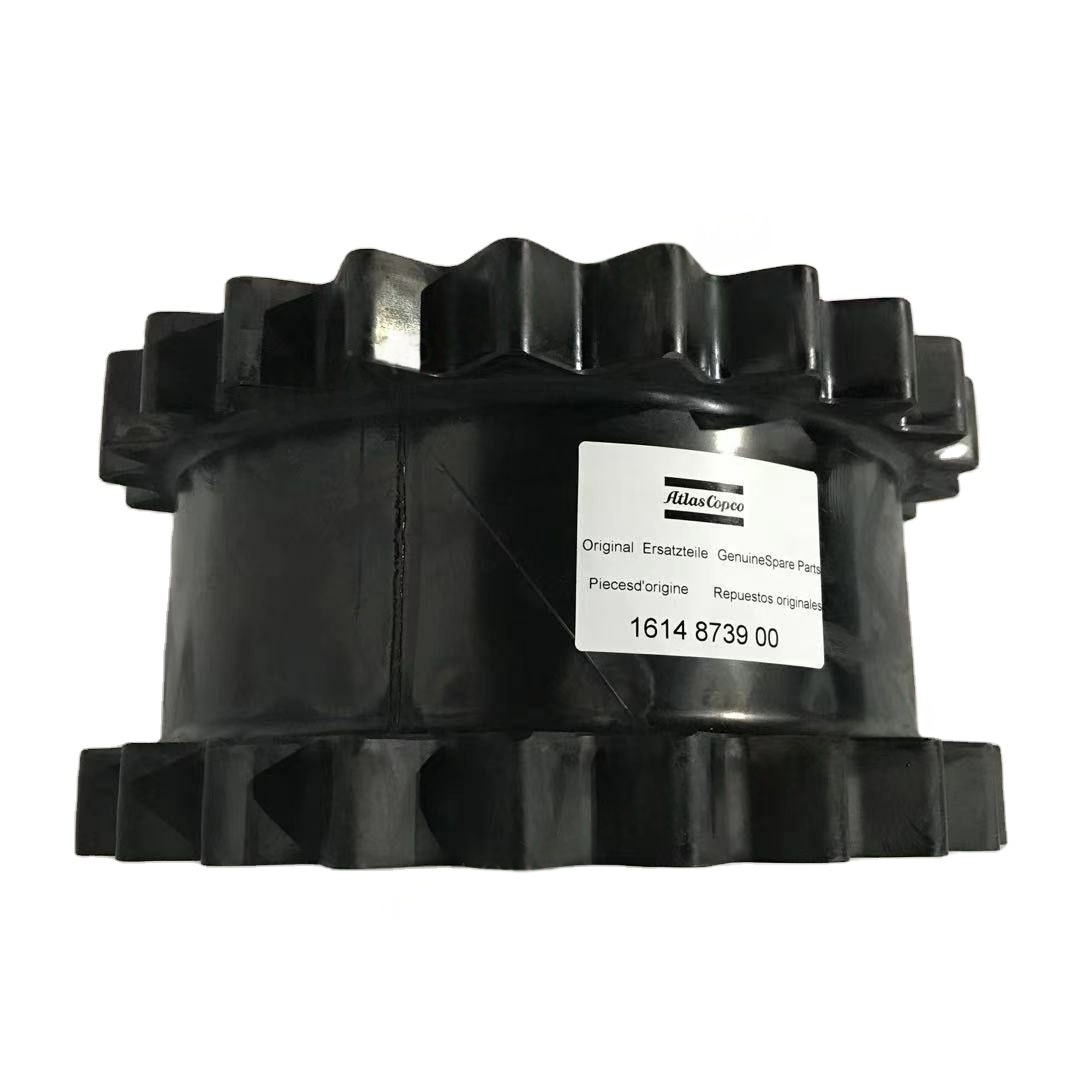

1614873900 komplet elementov za kombiniranje zobnikov za Atlas Copco

Zakaj se prožna sklopka prestave zračnega kompresorja pokvari?

1. obraba zobne površine (najpogostejša)

Simptom: Debelina zob se zmanjšuje, hrapavost zobne površine se poveča in v hudih primerih pride do obrabe v obliki koraka.

Razlogi:

Nezadostno mazanje: nezadostno mazalno količino olja ali starano olje, kar ima za posledico neposreden stik in trenje med zobnimi površinami.

Nečistoče vdor: Neuspeh tesnjenja, prahu in kovinskih delcev vstopi med zobje, kar krepi abrazivno obrabo.

Prekomerna obremenitev: Dejanski navor presega nazivno vrednost sklopke, kar povzroči prekomerno kontaktno napetost na zobnih površinah.

Offset presežni standard: Neskladje obeh gredi (osna / radialna / kotna) povzroči neenakomerno obremenitev na zobnih površinah, kar vodi do intenzivne lokalne obrabe.

2. Adhezija zobne površine

Simptom: Kovina na površini zob se stopi in zvara zaradi visoke temperature, ki tvorijo utore.

Razlogi:

Visoka hitrost in težka obremenitev: Trenje na zobnih površinah ustvarja toploto pri visokih vrtilnih hitrostih, zaradi česar se oljni film poruši.

Opazite mazanje: nezadostna maziva viskoznosti olja ali slaba zmogljivost proti adheziji.

Neskladje materiala: razlika trdote med notranjimi in zunanjimi zobmi je premajhna (idealna razlika je HRC 5 - 10).

3. Zlom za vijak

Simptom: Povezovanje vijakov (zlasti vijakov za luknje) doživljajo zlome utrujenosti.

Razlogi:

Nezadostna sila pred zategovanjem: neuspeh pri zategnitvi glede na določeni navor med namestitvijo, zaradi česar so vijaki podvrženi izmeničnim obremenitvam.

Neupoštevanje sprostitve v času: vibracija opreme vodi do popuščanja vijaka, kar intenzivira koncentracijo napetosti.

Materialna napaka: nezadostna trdnost vijakov ali prisotnost razpok in drugih napak.

4. staranje in uhajanje tesnilnih obročev

Simptom: mazanje puščanja olja, vidne olje na zunanji strani sklopke.

Razlogi:

Visoka temperatura: dolgoročno delovanje v visokotemperaturnem okolju, gumijasti tesnilni obroči in trdi.

Kemična korozija: Korozija tesnjenih obročev z mazanjem naftnih dodatkov ali okoljskih medijev (na primer kisli plini).

Nepravilna namestitev: Med namestitvijo se tesnilni obroči opraskajo ali izkrivljajo.

5. Utrujenost razpoke

Simptom: razpoke se pojavijo na poltezku ali vmesnem rokavu, običajno na zobni korenini ali ključni poti.

Razlogi:

Pogost začetni zaustavitev: Pogosto začetno zaustavitev opreme ustvarja udarne obremenitve.

Resonanca: Naravna frekvenca sklopke je blizu vibracijske frekvence opreme, kar povzroči resonanco.

Materialna okvara: V litini so zračne luknje, vključitve žlindre itd., Ki postanejo vir razpok.

Ii. Analiza primerov

Primer 1: prekomerna obraba površine zob

Ozadje: Po enem letu delovanja se je debelina zobne sklopke kemične rastline povečala za 20% (normalno ≤ 10%).

Razlogi:

Nepravilna izbira mazalnega olja (prenizka stopnja viskoznosti), ki ne more tvoriti učinkovitega oljnega filma.

V vnosu zraka ni nameščene naprave za odstranjevanje prahu, prah je vstopil v notranjost sklopke.

Primer 2: Razbijanje vijakov, ki povzročajo izklop stroja

Ozadje: Vijaki sklopke zračnega kompresorja v določenem rudniku so se 3 -krat zaporedno pokvarili, kar je povzročilo izgubo približno 50.000 juanov vsakič zaradi zaustavitve.

Razlogi:

Med namestitvijo ni bil uporabljen navorni ključ, sila pred zategovanjem pa je bila nezadostna (le 60% določene vrednosti).

Redni pregledi o popuščanju vijakov niso bili izvedeni, kar je privedlo do prekinitve utrujenosti.

Primer 3: Tesnilno staranje obroča in uhajanje olja

Ozadje: Zračni kompresorski sklopki določene tovarne za barvanje se je vsak teden napolnila z mazanjem olja, vendar še vedno pogosto sprožila alarme o pomanjkanju olja.

Razlog:

Oprema že dolgo deluje v okolju 80 ℃, nitrilni gumijasti tesnilni obroč pa se stara in razpoka.

Mazalno olje vsebuje ekstremne aditive tlaka, ki pospešijo korozijo gume.
