I. jedrna funkcija sklopa sesalnega ventila

Sklop sesalnega ventila Z110-145 je ključni sestavni del sistema za vnos zračnega kompresorja, ki deluje predvsem kot:

Nadzorovanje prostornine vnosa: Na podlagi potreb po sistemskem tlaku se stopnja odpiranja ventila prilagodi tako, da uravnava količino zraka, ki vstopa v glavno enoto, kar omogoča, da kompresor deluje pri polni obremenitvi.

Zagotavljanje tesnjenja: Ko je neobremenjen, je ventil v celoti zaprt, da prepreči, da bi stisnjen zrak tekel nazaj, kar zmanjša izgubo energije.

Zaščita glavne enote: v skladu z modulom regulatorja doseže gladko obremenitev in se izogne ​​nenadnemu tlačnemu udarcu, ki bi lahko poškodoval komponente, kot so rotor in ležaji glavne enote.

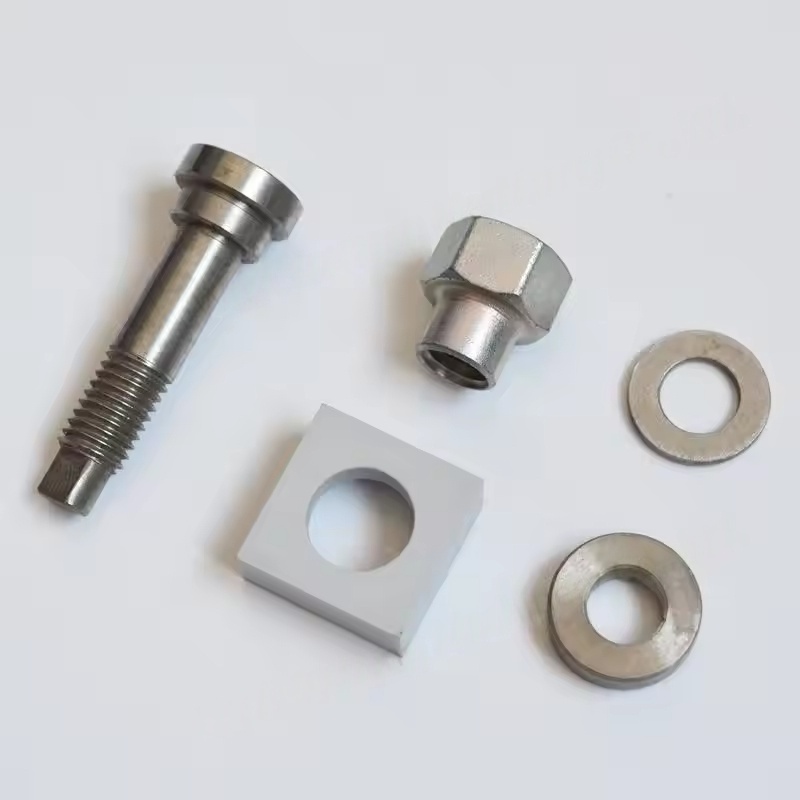

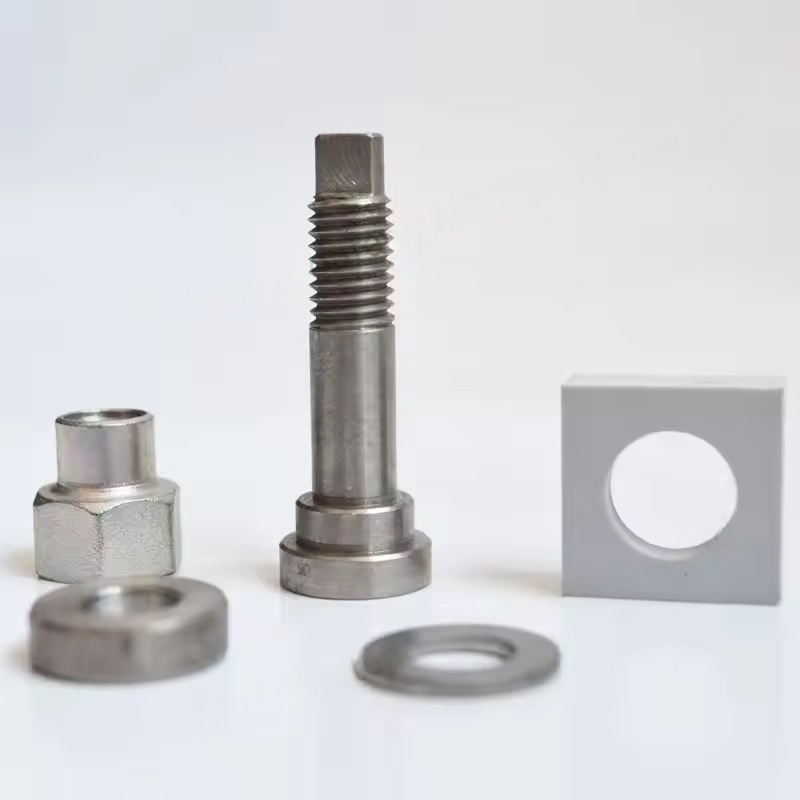

Sklop običajno vključuje telo ventila, jedro ventila, tesnila, vzmeti in kontrolne konstrukcije ter je zasnovan tako, da ustreza zahtevam pritiska in pretoka modelov serije Z110-145.

Ii. Načelo funkcij in delovanja modula regulatorja zapuščenega ventila

Modul regulatorja dovodnega ventila je "kontrolni center" sesalnega ventila, ki ga poganja prejemanje signalov iz krmilnega sistema, za upravljanje sesalnega ventila:

Obdelava signala: Prejemanje tlačnih signalov iz sistema zračnega kompresorja in določitev, ali se naložiti ali raztovoriti.

Nadzor pogona: Skozi elektromagnetne usmerjene ventile ali pnevmatske komponente, ki nadzirajo odpiranje / zapiranje ali nastavitev odpiranja / zapiranja dovodnega ventila.

Povratne informacije o stanju: Nekateri moduli imajo povratne zmogljivosti, s prenašanjem dejanskega stanja dovodnega ventila na glavni krmilnik, da se zagotovi natančnost nadzora.

Njegova delovna logika je: ko je sistemski tlak pod nastavljeno vrednostjo, regulatorski modul poganja sesalni ventil, da se odpre, kar omogoča zračnemu kompresorju za proizvodnjo plina; Ko tlak doseže zgornjo mejo, modul regulatorja zapre sesalni ventil in zračni kompresor vstopi v neobremenjeno stanje.

Iii. Pogoste napake in njihovi učinki

Napake sestavljanja ventila

Jamming jedra ventila: Zaradi onesnaženja z oljem, kopičenja nečistoč ali staranja tjulnjev ventil ne more popolnoma odpreti / zapreti, kar bi povzročilo nezadostno proizvodnjo plina ali hiter padec tlaka med neobremenjenim delovanjem.

Slabo tesnjenje: puščanje, ko je ventil zaprt, kar povzroči povečano porabo energije med neobremenjenim delovanjem in neprekinjeno delo v prostem teku glavne enote.

Pomladna okvara: kar vodi do zastoja ventila ali nenormalno odpiranje/zapiranje, kar vpliva na stabilnost volumna vnosa.

Napake modula regulatorja

Elektromagnetna okvara usmerjenega ventila: Ne morete sprejeti ali izvesti krmilnih signalov, zaradi česar sesalni ventil ne deluje.

Anomalija za zaznavanje tlaka: modul napačno presodi tlak sistema, zaradi česar se zračni kompresor pogosto nalaga / raztopi, poveča porabo energije in mehansko obrabo.

Zamakanje zračne poti: blokada ali uhajanje na poti gonilne zrake, kar ima za posledico počasno ali okvaro delovanja dovodnega ventila.

Iv. Dnevno vzdrževanje in nadomestne ključne točke

Redno pregledate čistočo sklopa sesalnega ventila, odstranite madeže olja in nečistoče ter zagotovite, da jedro ventila deluje prožno.

Preverite, ali so tesnila staranja, in jih pravočasno zamenjajte, da zagotovite zmogljivost tesnjenja.

Preglejte elektromagnetne ventile in plinski vmesnik regulatorskega modula, da se puščajo, pri čemer zagotovite, da je pogonski tlak normalen.

Nadomestni previdnostni ukrepi

Izbrati je treba originalne tovarniške komponente, ki ustrezajo seriji Z110-145, kar zagotavlja združljivost v velikosti in parametrih tlaka.

Pred zamenjavo je treba stroj izklopiti in pritisniti, da se stisnjeni zrak sprosti v sistemu, pri čemer se izognete delovanju tlaka.

Po namestitvi je treba izvesti odpravljanje napak: preizkusiti, ali je stikalo za nalaganje/razkladanje gladko in ali je nadzor tlaka znotraj nastavljenega območja.
