Visokotlačna struktura membrane in funkcije Atlas Copco Air Compressors

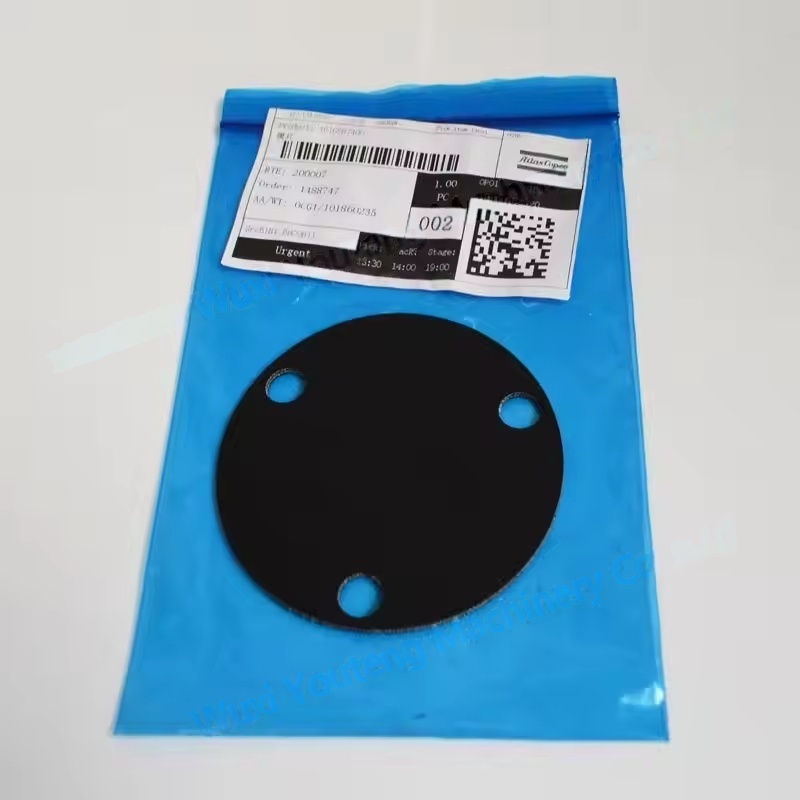

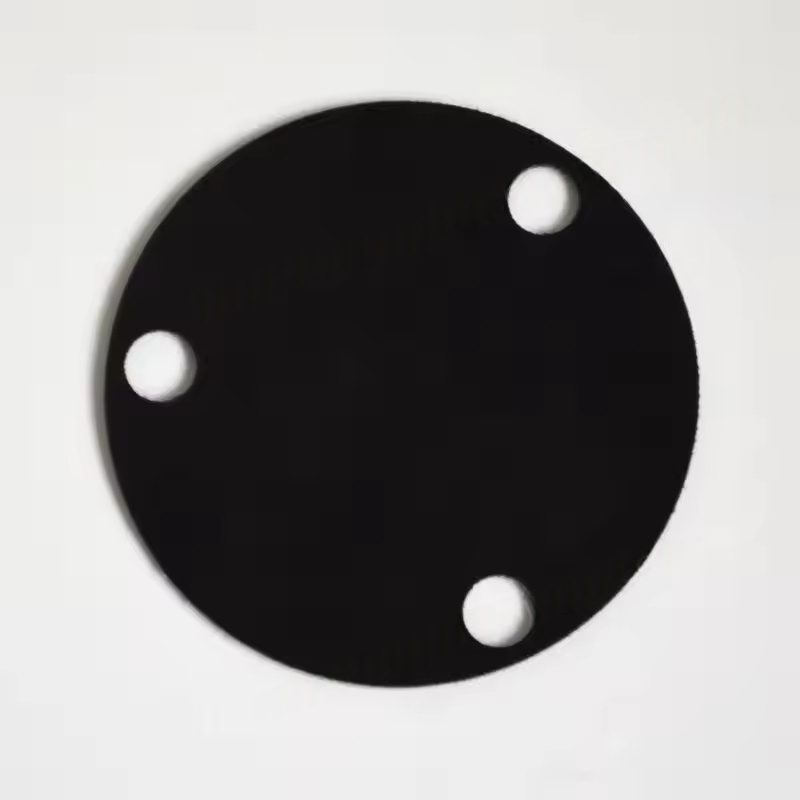

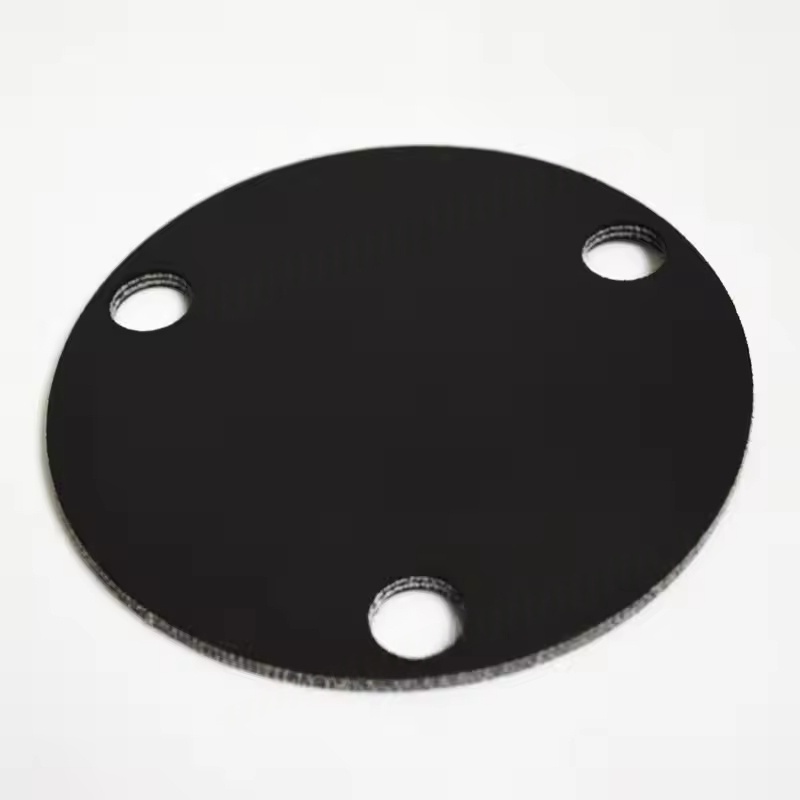

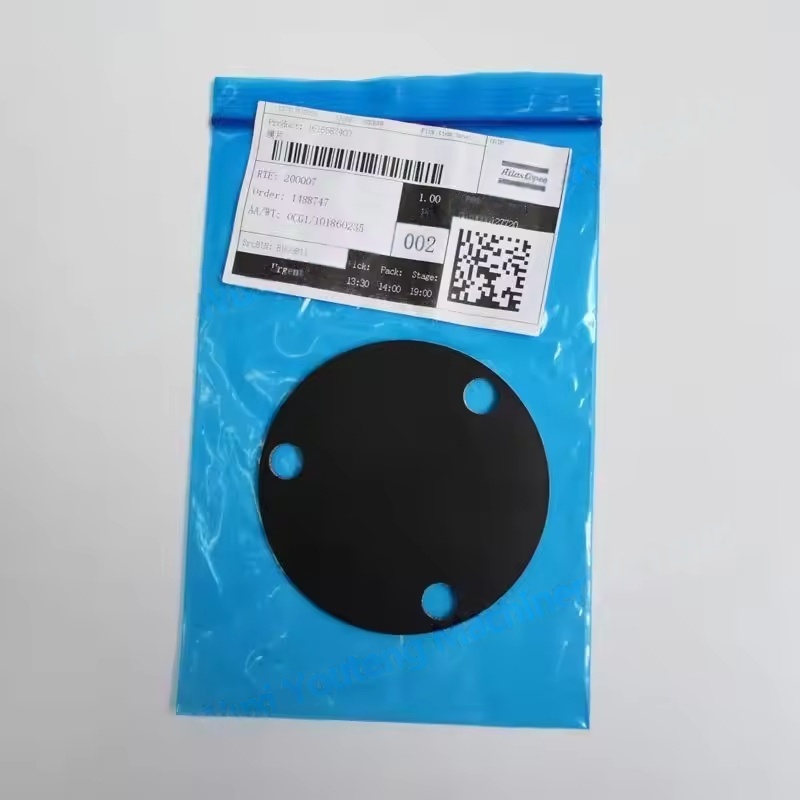

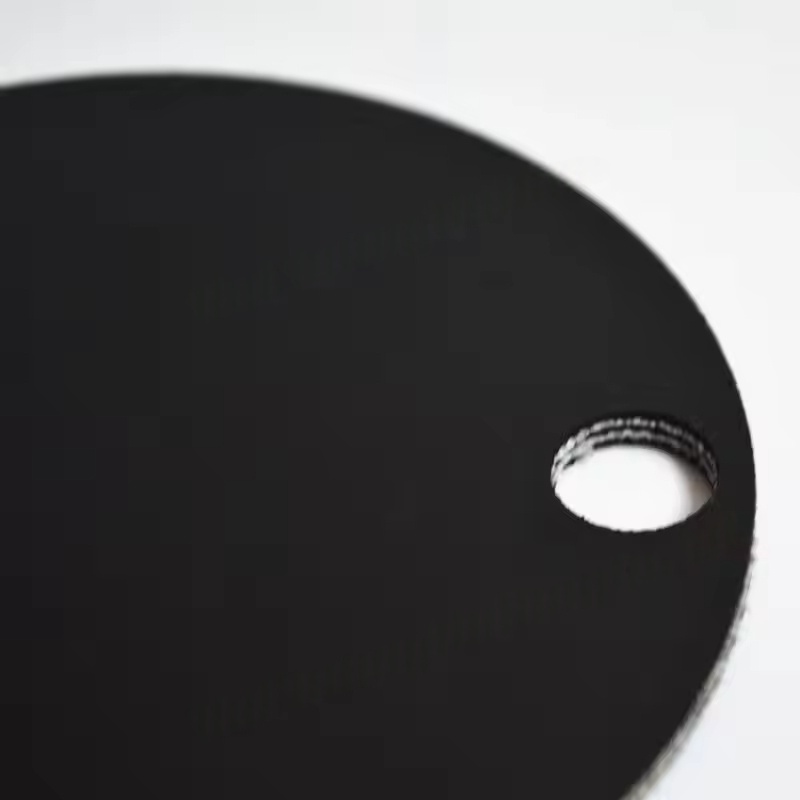

Strukturne značilnosti: Običajno gre za tanko pločevino, podobna kovinskim membrani (večinoma izdelan iz visoko trdne legirane jekla ali nerjavečega jekla) z določeno elastičnostjo in žilavostjo. Nameščena je na koncu rotorja ali na disku za ravnotežje prek specifičnih metod (na primer fiksacija vijaka).
Načelo ravnotežja: Ko se rotor vrti z veliko hitrostjo, lahko diafragma absorbira ali kompenzira neravnovesje, ki ga povzročajo proizvodne tolerance, obratovalna obraba itd. Rotorja, zmanjšanje radialne vibracije in preprečevanje nenormalnega trenja med rotorjem in ohišjem, ohišjem, ohišjem, ohišjem, ohišjem, ohišjem, ležaji itd.
Pomožna funkcija: Nekatere diafragme imajo tudi tesnjene funkcije, kar preprečuje, da bi visok tlačni plin uhajal vzdolž konca gred rotorja ali izolirajoče mazanje olje iz komore za stiskanje.
Zahteve glede materiala in zmogljivosti
Izbira materiala: imeti mora visoko trdnost (lahko vzdrži centrifugalno silo rotorjeve visoke hitrosti vrtenja), odpornost na utrujenost (prilagoditi dolgotrajno visokofrekvenčno vibracijo) in temperaturno odpornost (sposobna prilagoditi delovno temperaturo kompresorja, običajno 100-200 ° C). Običajni materiali so padavine, utrjene iz nerjavečega jekla ali zlitin.
Zahteve natančnosti: natančnost proizvodnje mora biti izjemno visoka, z debelino in ravnanjem, ki je strogo nadzorovana (običajno merjena v mikrometrih), da se zagotovi natančnost nastavitve ravnotežja in se izognete še poslabšanju neravnovesja rotorja zaradi nezadostne natančnosti.
Uporaba in vzdrževanje
UPODATNI MODELI: V glavnem se uporabljajo za visoke tlačne rotorske faze (na primer kompresorji s tlakom izpušnega tlaka ≥ 30 barov), kot so vijačni stroji z visokotlačno serijo ZT, kompresorji z visokotlačnim kompresorjem z oljem ZH itd.
Čas nadomestitve: Ko kompresor prikazuje prekomerne vrednosti vibracij (presega določeno standard vibracijske intenzivnosti opreme), nenormalno povečanje obratovalnega hrupa ali razpoke, deformacija ali poškodbe utrujenosti na membrani, ga je treba pravočasno nadomestiti.
Previdnostni ukrepi za namestitev: Med zamenjavo je treba strogo delovati v skladu s prvotnimi tovarniškimi specifikacijami, da se zagotovi koncentričnost med diafragmo in rotorjem, pritrdilne vijake pa je treba zategovati glede na določeno navora, da se prepreči prezgodnja okvara nove diafragme zaradi nepravilne namestitve.
Pomen in izbira
Diafragma ravnotežja z visokotlačnim rotorjem je ključna sestavina za zagotavljanje varnega delovanja kompresorja. Njegova okvara lahko privede do povečane vibracije rotorja, kar ima za posledico poškodbe ležaja, napad rotorja in druge resne napake ter celo izklop opreme.
Izbrati je treba originalne tovarniške dele Atlas Copco, ker se njihova velikost, material in natančnost v celoti ujemajo s specifičnim modelom rotorja. Nerodki deli lahko zaradi podstandardnih zmogljivosti povzročijo neuspeh v ravnovesju ali varnostne nevarnosti.
