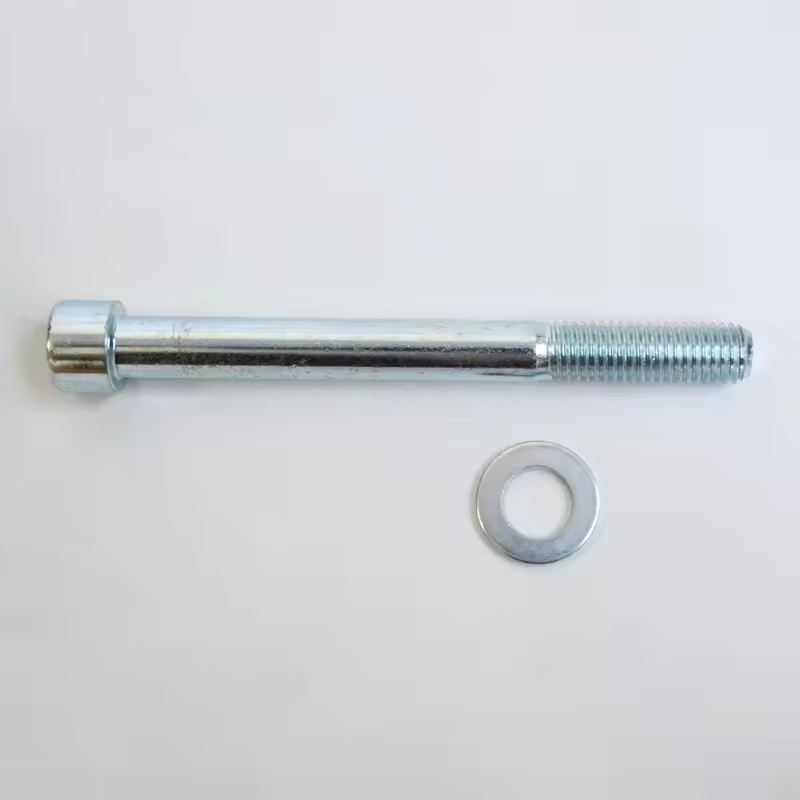

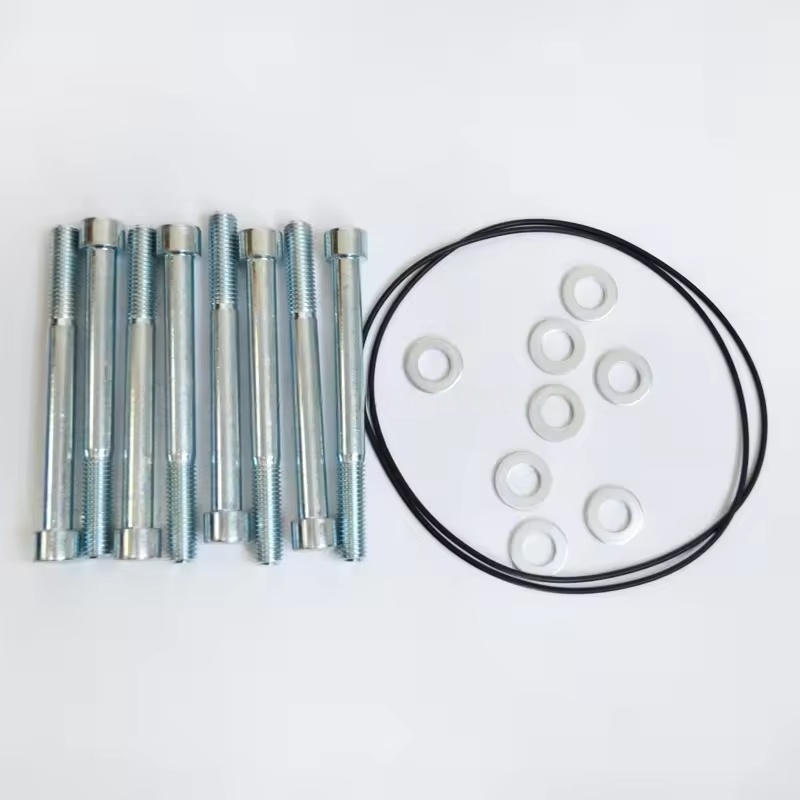

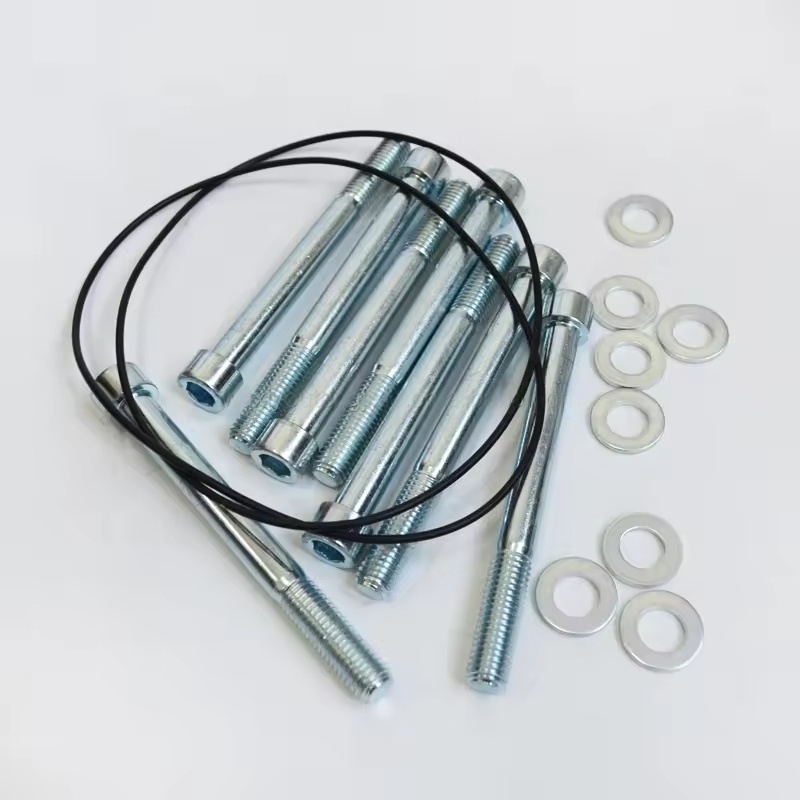

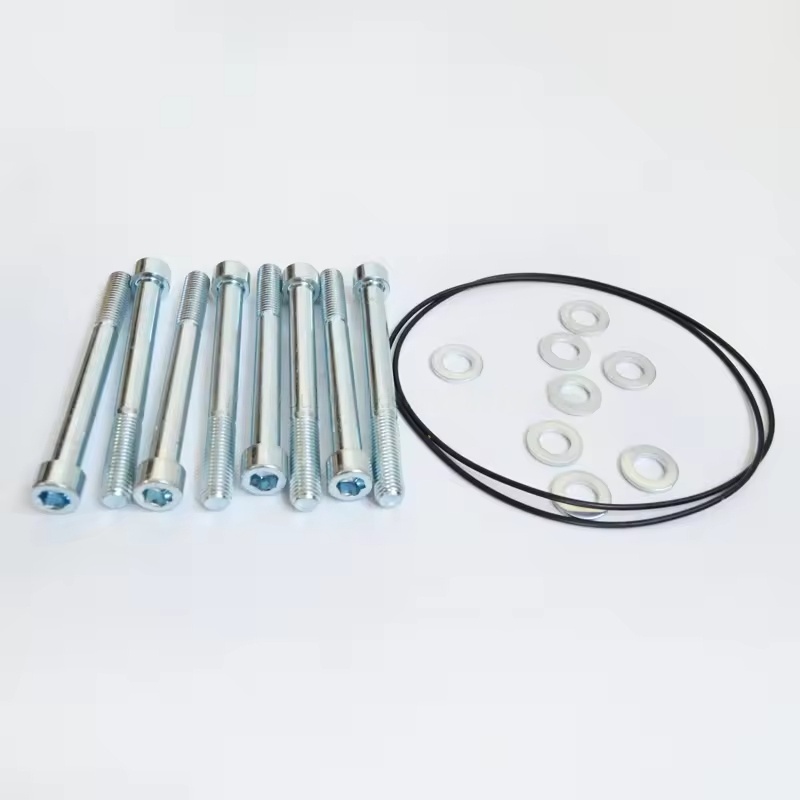

Glavne komponente adsorpcijskega sušilnika Atlas Copco (na primer serija DD/CD) so:
Dvojni adsorpcijski stolpi
Jedrne komponente sta običajno dva vzporedna stolpa, odporna proti tlaku, napolnjena z visokozmogljivimi adsorbenti (kot so molekularni sito, aktivirana glinica), ki se izmenično med adsorpcijo (sušenje stisnjenega zraka) in regeneracijo (odstranjevanje vlage), ki zagotavljata neprekinjeno oskrbo z zrakom.
Skupina kontrolnih ventilov
Vključuje magnetne ventile, pnevmatske ventile itd.
Regeneracijski sistem
Atlas Copco grelec (za nekatere modele): Uporablja se za ogrevalni element v "vroči regeneraciji", ki zagotavlja toploto za regeneracijo adsorbentov (na primer električnih grelnikov), kar izboljšuje učinkovitost regeneracije.
Trtni ventil / merilnik pretoka: nadzoruje pretok in tlak regeneracijskega plina, kar zagotavlja učinek regeneracije, hkrati pa zmanjšuje izgubo stiskanja zraka.
Izpušni dušilec
Nameščen na izpušnem pristanišču regeneracije, zmanjšuje hrup izpušnih plinov in ustreza zahtevam varstva okolja.
Filter
Predvajalnik (odstranjevanje olja, prahu) in post-filter (odstranjevanje prahu iz adsorbenta), ščiti adsorbent in izboljšuje kakovost izhoda. Kontrolni sistem
Vključuje krmilnike PLC, zaslone na dotik (za nekatere modele), senzorje (tlak, temperatura) itd. Za doseganje samodejnega delovanja, spremljanja stanja in alarma napak.
Odtočna naprava
Izpušča kondenzacijsko vodo, ki nastane med postopkom regeneracije adsorpcijskega stolpa.
Ii. Sestavni deli sušilnika hladilnika (na primer serija FD)
Pred hladilnikom / uparjalnik
Običajno učinkovit izmenjevalec toplote. Pred hladilnikom se uporablja za obnovitev toplote v hladnem zraku in znižanje temperature vnosa zraka; uparjalnik neposredno hladi stisnjen zrak skozi hladilno sredstvo, zaradi česar se vodna para kondenzira.
Hladilni kompresor
Jedro hladilnega sistema, ki uporablja učinkovit kompresor (na primer vrtinčni tip), za zagotavljanje neprekinjene hladilne zmogljivosti.
Kondenzator
Je bodisi zračno hlajen ali vodno hlajen, pretvori hladilno sredstvo iz plinastega v tekoče stanje in sprošča toploto.
Razširitveni ventil / kapilarna cev
Nadzira pretok hladilnega sredstva in zmanjšanje tlaka, kar zagotavlja učinkovito izhlapevanje in absorpcijo toplote hladilnega sredstva v uparjalniku.
Separator zračne vode
Loči tekočo vodo, pridobljeno po hladilniku stisnjenega zraka, običajno z uporabo centrifugalne ali pregrade.
Samodejna drenažna naprava
Izpušča kondenzacijsko vodo, zbrano z separatorjem, večinoma elektronskim ali plavajočim tipom, kar zagotavlja temeljito drenažo in brez puščanja stisnjenega zraka.
Filter
Predobliter (odstranjevanje olja in prahu) ščiti sušilnik, nekateri modeli pa vsebujejo post-filter za nadaljnje čiščenje zraka. Kontrolni sistem
Vključuje temperaturne krmilnike, tlačna stikala, indikatorske luči itd. Za spremljanje temperature in tlaka hladilnega sistema ter za doseganje samodejnega začetnega zaustavljanja in zaščite napak.
Iii. Splošne pomožne komponente
Merilnik tlaka / termometer: prikaže tlak in iztočni tlak in temperaturo v realnem času, kar olajša nadzor delovanja.
Varnostni ventil: samodejno sprosti tlak, ko sistemski tlak presega mejo in tako zagotovi varnost opreme.
Osnova / okvir: združuje vse komponente za enostavno namestitev in vzdrževanje.
