Glavni delovni načelo Atlas Copco
Med postopkom stiskanja stisnjenega zraka se bo vodna para v zraku kondenzirala v tekočo vodo zaradi povečanja tlaka in temperaturnih sprememb. Separator vode loči vodo na naslednje načine:
Centrifugalna ločitev: Z uporabo centrifugalne sile, ki nastane z vrtenjem visoke hitrosti zračnega toka, se gostejše vodne kapljice vržejo proti notranji steni ločevalca in se kopičijo, preden se odvajajo skozi drenažni ventil.
Ločitev udarcev: Naj stisnjen zrak udarci na pregrade, nenadna sprememba hitrosti pretoka pa povzroči, da se kapljice vode ločijo zaradi vztrajnosti.
Ločevanje filtrov: Uporaba posebnih filtrirnih materialov (na primer iz steklenih vlaken, kovinske mreže) za prestrezanje drobnih kapljic vode in nadaljnje sušenje zraka.
Adsorpcijska ločevanje: Nekateri sušilniki z visoko učinkovitostjo uporabljajo sušilna sredstva (kot so molekularni siti, aktivirana glinica) za adsorbiranje vlage, primerne za scenarije z visokimi zahtevami za suhost.
Glavne vrste
Centrifugalni separator vode: preprosta struktura, ki se zanaša na centrifugalno silo za ločitev vode, primerna za ravnanje z velikim pretokom stisnjenega zraka, z učinkovitostjo ločevanja približno 80%-90%.
Ločevalnik vode za pregrade: spremeni smer pretoka zraka skozi več nivojev pregrade, kar zagotavlja boljši učinek ločevanja kot centrifugalni tip, primeren za srednje in nizke pretočne sisteme.
Adsorpcijski sušilnik: razdeljen na regeneracijo brez toplote in toplotno regenerativne vrste z uporabo sušilnih sredstev za globoko dehidracijo, ki lahko zmanjša točko rosa stisnjenega zraka na pod -40 ℃, primerno za natančno opremo.
Kriogeni sušilnik: hladi stisnjen zrak pod točko rosa, zaradi česar se vodna para kondenzira v tekočo vodo za ločitev, s točko rosa, ki običajno doseže 3-10 ℃, primerna za splošne industrijske scenarije.
Ključne komponente
Shell: zaprta posoda, ki sprejme pretok zraka in ločitvene elemente, običajno iz kovine.
Ločitveni elementi: kot so centrifugalna rezila, pregrade, filtrirna jedra ali sušilna sredstva, so jedro za ločevanje vode.

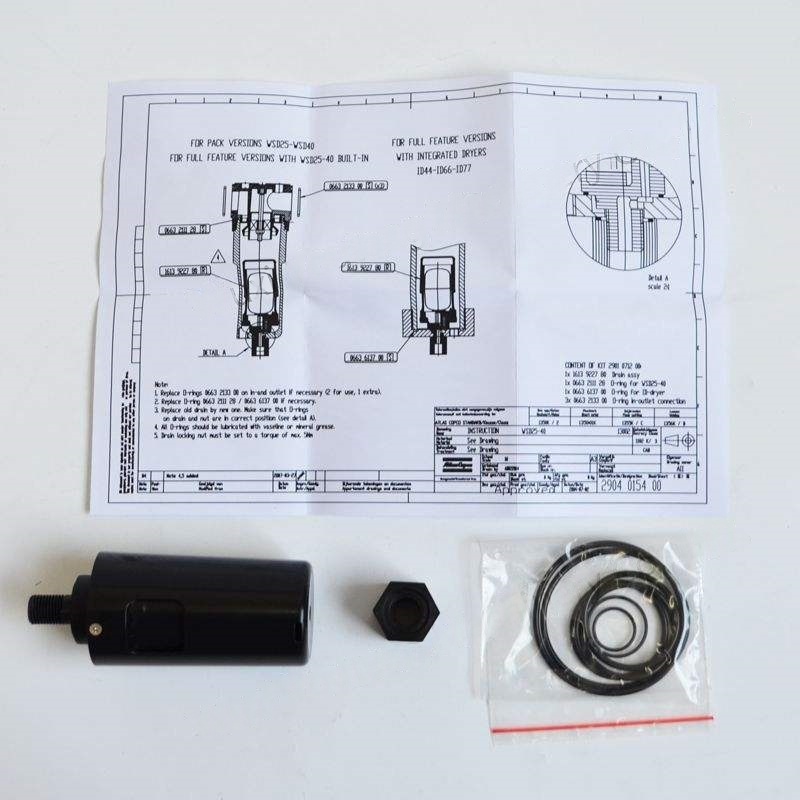

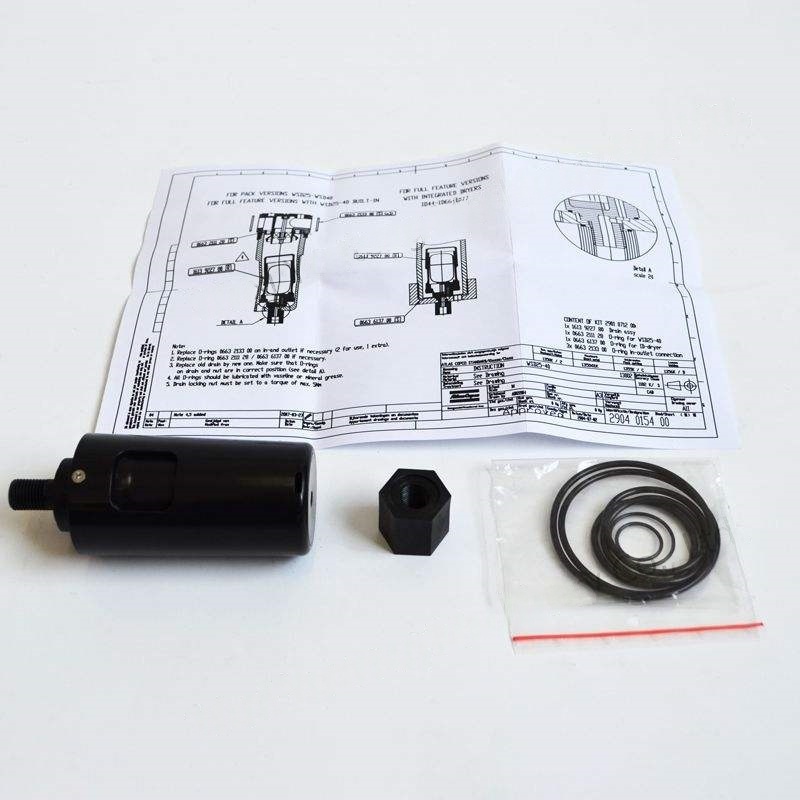

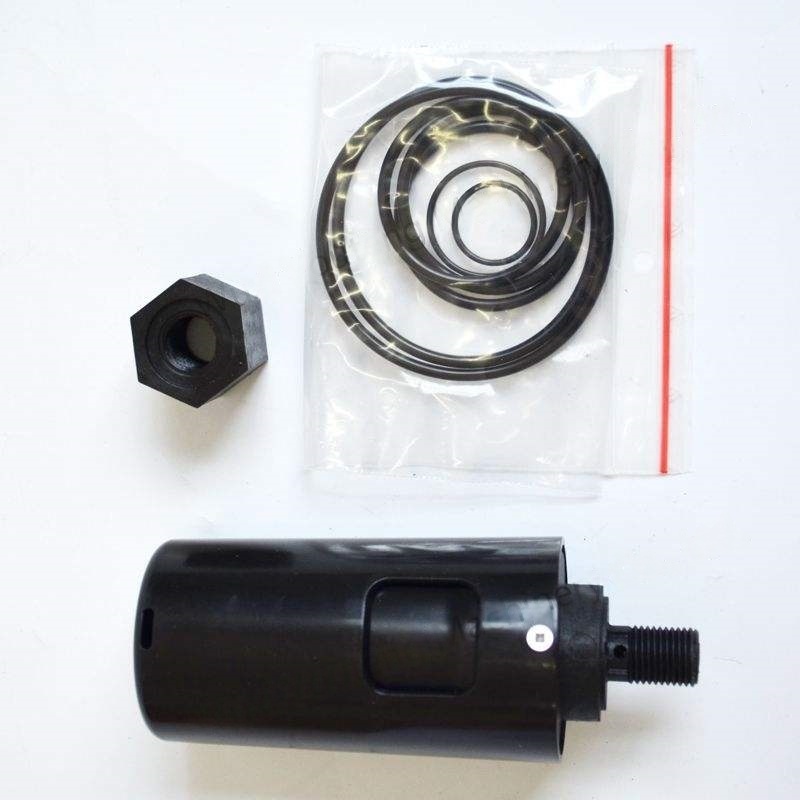

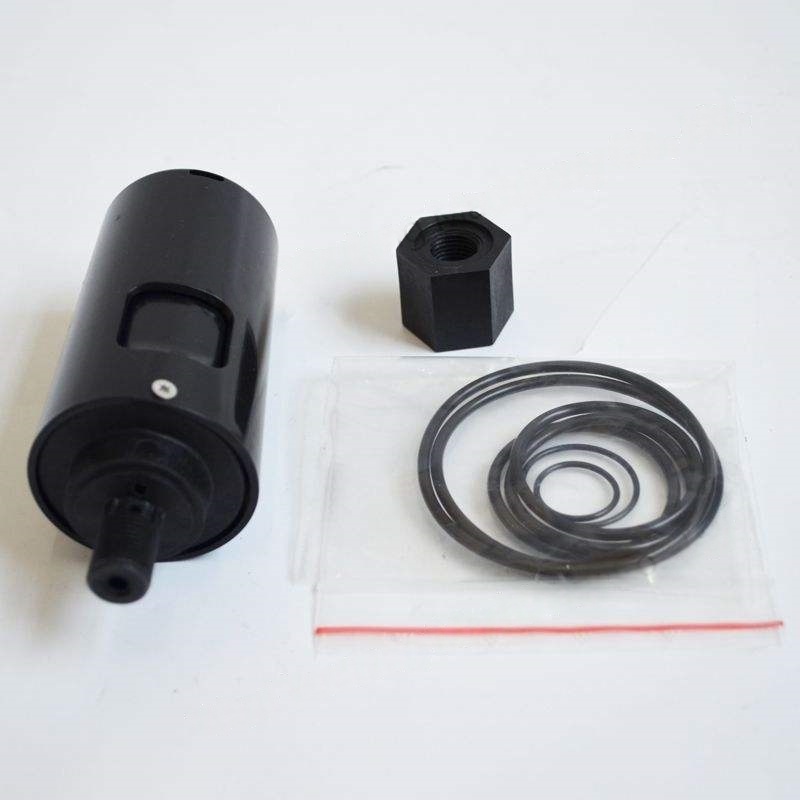

Odtočni ventil: samodejno ali ročno izprazni ločeno kondenzirano vodo, navadne vrste vključujejo odtočne ventile s plovcem in elektronskimi časovnimi odtočnimi ventili.
Vmesniki za dovodne in izhode: priključite izpušno cev zračnega kompresorja in opremo za uporabo plina, ki je običajno opremljena z merilniki tlaka, za spremljanje tlaka.
Nasveti za namestitev in vzdrževanje
Lokacija namestitve: Običajno je nameščena po iztoku zračnega kompresorja in po hladilniku, s čimer se pred ločitvijo zagotovi, da se stisnjen zrak ohladi pred ločitvijo.
Navadna drenaža: preverite, ali odtočni ventil pravilno deluje, da se izognete nakopičeni kondenzirani vodi, ki vpliva na učinek ločevanja.
Zamenjava potrošnih materialov: ločevalci filtra ali adsorpcijskega tipa morajo redno zamenjati filtrirno jedro ali sušilno sredstvo (kot so molekularni sito), da se prepreči blokada ali nasičenost.
Čiščenje in vzdrževanje: Redno čistite notranjost lupine, da se nečisti ne odlagajo in vplivajo na porazdelitev pretoka zraka.
Ujemanje parametrov: Izberite ustrezne specifikacije ločevalca na podlagi premika zračnega kompresorja, delovnega tlaka in potrebe po suhosti opreme, ki uporablja plin. Pomembnost
Če vlaga v stisnjenem zraku ni učinkovito odstranjena, lahko povzroči težave, kot so korozija cevi, okvara pnevmatskih komponent in absorpcija vlage (na primer v industriji hrane in elektronike), s čimer se poveča stroške vzdrževanja opreme. Zato je izbira ustreznega ločevalca vode ključnega pomena za stabilno delovanje stisnjenega zraka.
