Komplet ventilov za nadzor temperature zračnega kompresorja ATLAS COPCO

I. Sestava kompleta in osnovne funkcije

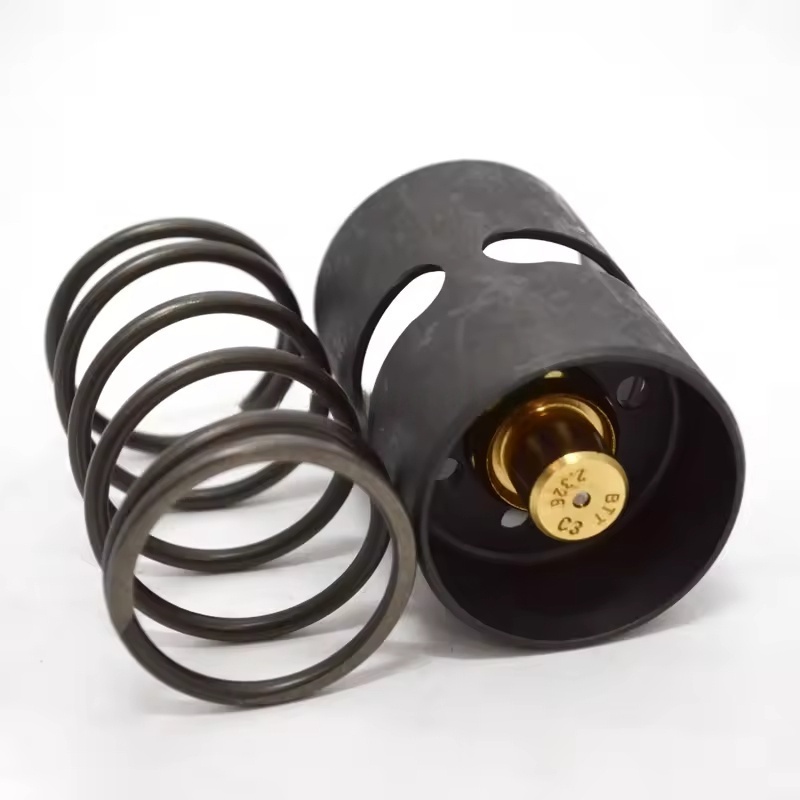

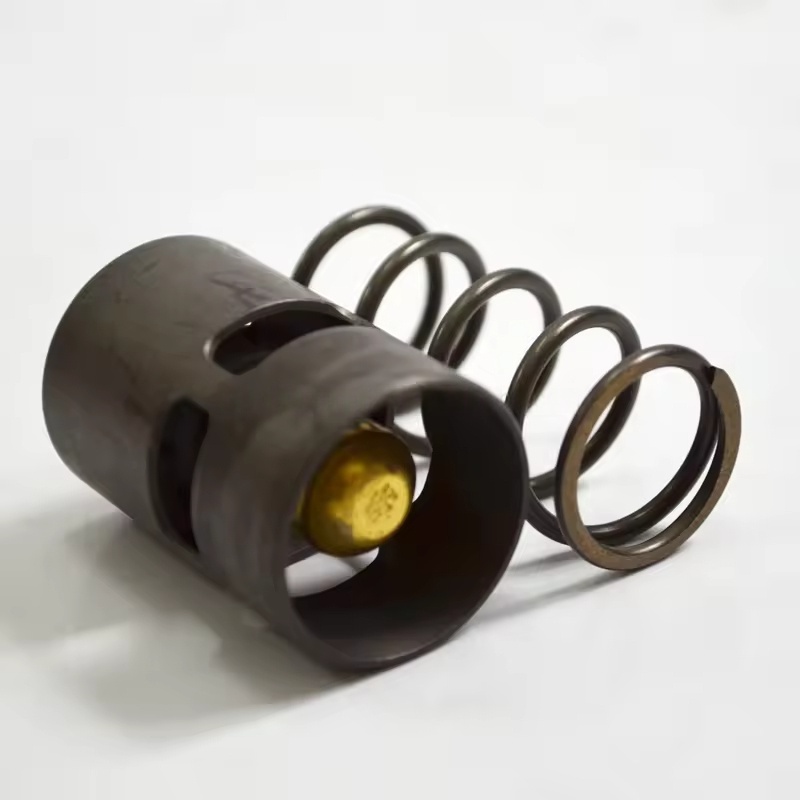

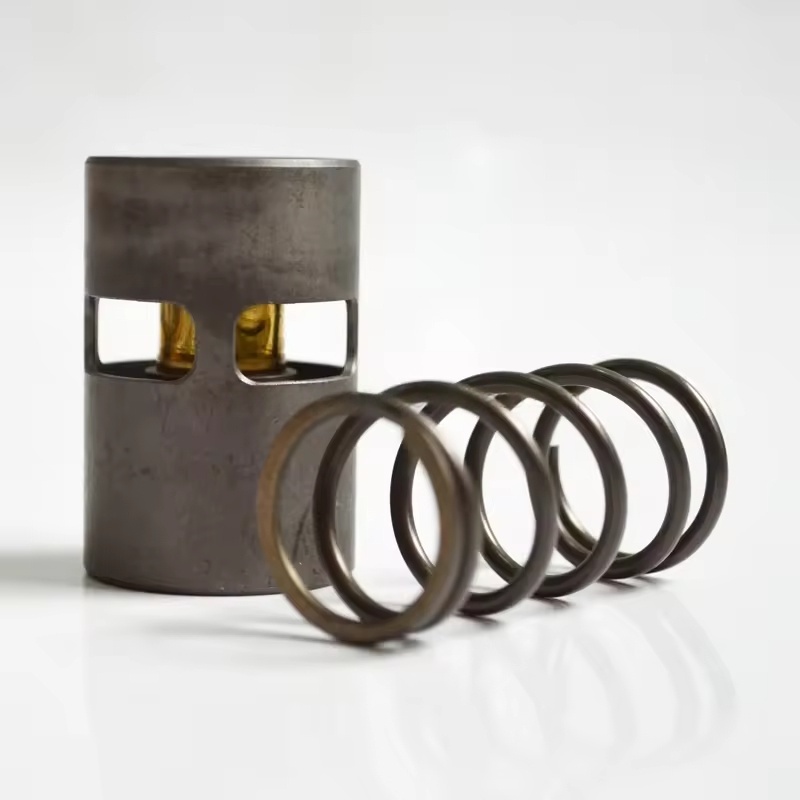

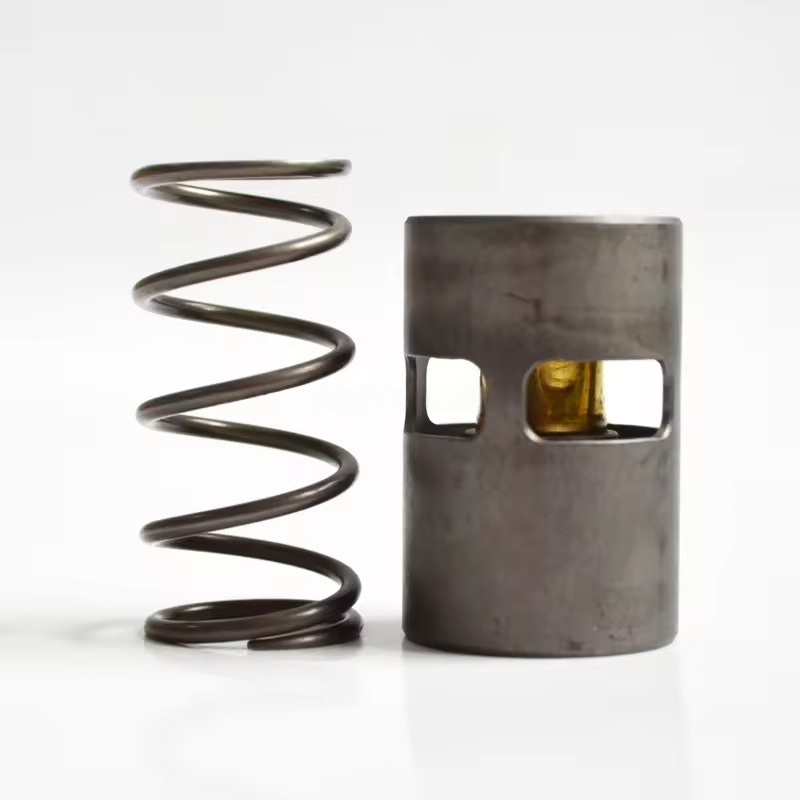

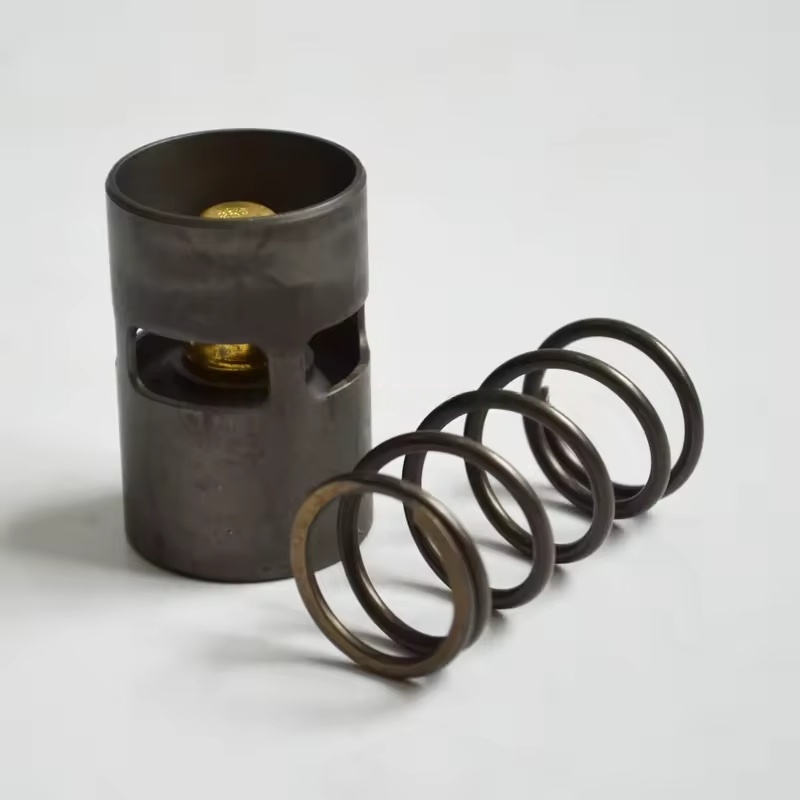

Glavne komponente: običajno vključujejo ohišje ventila za regulacijo temperature (ki vsebuje element za zaznavanje temperature), jedro ventila, vzmet, tesnila (O-tesnila, tesnila), spoje obvodnih cevovodov in dodatke za namestitev itd.

Načelo delovanja: Prek elementa za zaznavanje temperature (kot je žarnica za zaznavanje temperature voska) zaznava spremembe temperature olja in samodejno prilagaja odprtino jedra ventila:

Ko je temperatura olja nižja od nastavljene vrednosti, jedro ventila zapre hladilni krog, mazalno olje pa gre skozi obvod in neposredno vstopi v glavno enoto, kar hitro dvigne temperaturo olja.

Ko temperatura olja doseže nastavljeno vrednost, se jedro ventila postopoma odpre in mazalno olje vstopi v hladilno enoto za hlajenje pred kroženjem, s čimer se prepreči previsoka temperatura olja, ki vodi do poslabšanja kakovosti olja.

II. Značilnosti prilagajanja

Prilagojeno za različne serije zračnih kompresorjev (kot so GA, ZR, ZT itd.) s pretokom olja, parametri tlaka in prostorom za namestitev, da se zagotovi natančnost nadzora temperature in ujemanje z enoto.

Izbira materiala: uporablja kovine, odporne na olje, visoko temperaturo (kot so medenina, nerjaveče jeklo) in posebno gumo, primerno za dolgotrajno potopitev mazalnega olja in okolij s temperaturnimi nihanji.

III. Scenariji za zamenjavo ali vzdrževanje

Redna zamenjava: Priporočljivo je, da zamenjate vsakih 4000-6000 ur ali sočasno z mazalnim oljem, da preprečite obrabo jedra ventila, staranje elementa za zaznavanje temperature in posledično okvaro krmiljenja.

Manifestacije napak:

Temperatura olja je stalno nizka (pod 80 ℃), verjetno zaradi jedra ventila, ki je obtičal v obvodnem položaju, kar preprečuje, da bi mazalno olje vstopilo v hladilno enoto.

Nenormalno visoka temperatura olja (nad 100 ℃), verjetno zaradi jedra ventila, ki se je zataknilo v zaprtem položaju, ali okvare elementa za zaznavanje temperature, pri čemer se hladilni krog ne odpre.

Puščanje olja, večinoma zaradi staranja in poškodbe tesnil.

IV. Ključne točke za zamenjavo in namestitev

Priprave:

Zaustavite in odklopite napajanje, sprostite tlak olja v cevovodu, počakajte, da se enota ohladi.

Pripravite združljiv originalni tovarniški komplet, ključ, tesnilo (če je potrebno) in čistilno krpo.

Nadomestni koraki:

Odstranite vstopne in izstopne cevovode za olje ventila za regulacijo temperature, zberite preostalo mazalno olje.

Odvijte pritrdilne vijake starega ventila, odstranite stari ventil, očistite oljne madeže in ostanke tesnila na namestitveni površini.

Preverite, ali je novi sklop ventila nepoškodovan, zamenjajte vsa tesnila, namestite nov ventil v originalni tovarniški smeri (bodite pozorni na vstopno in izstopno smer olja).

Zategnite spoje cevi in ​​pritrdilne vijake, da preprečite puščanje.

Odpravljanje napak in pregled:

Zaženite enoto in opazujte, ali se temperatura olja spreminja v normalnem območju (80-95 ℃).

Preverite, ali na komponentah ventila in vmesnikih cevi pušča olje, potrdite občutljiv odziv regulacijske temperature.
