2906066000 Atlas Copco

Komplet za nastavitev stebla povratnega ventila serije Atlas Copco ZT55-90 1. Sestava in funkcija kompleta

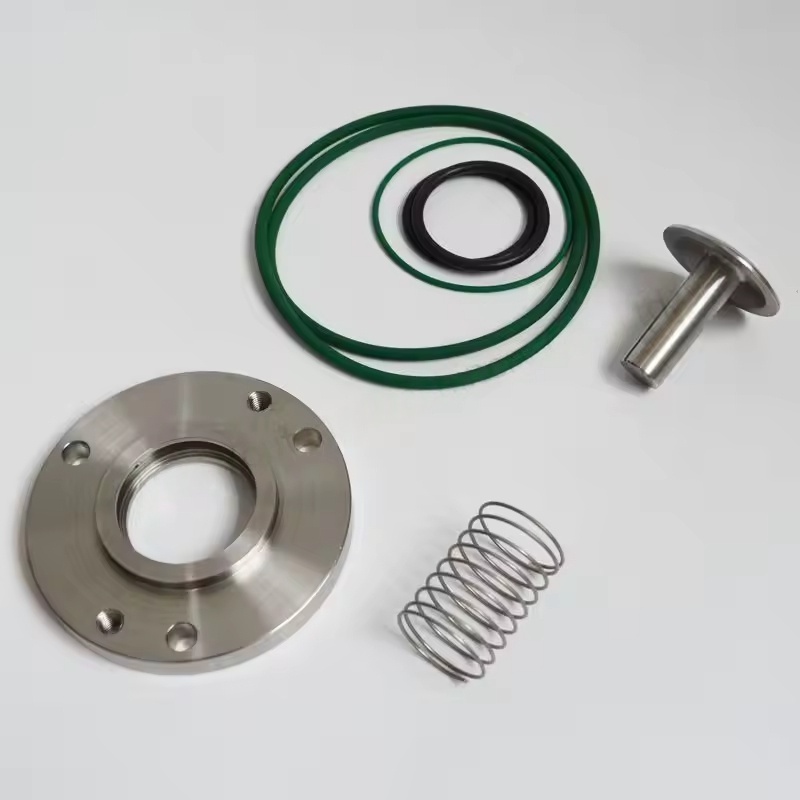

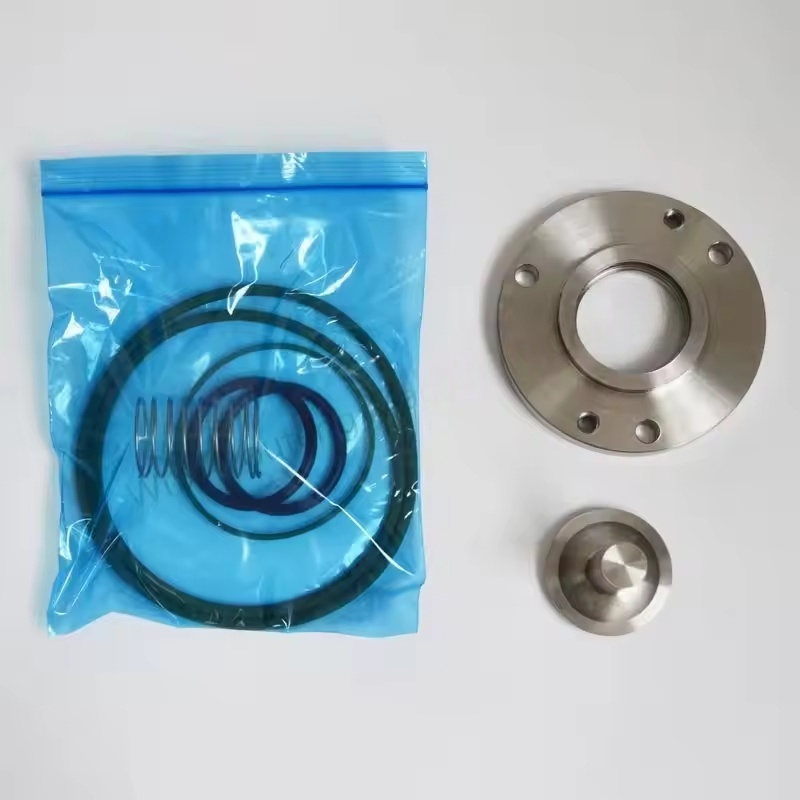

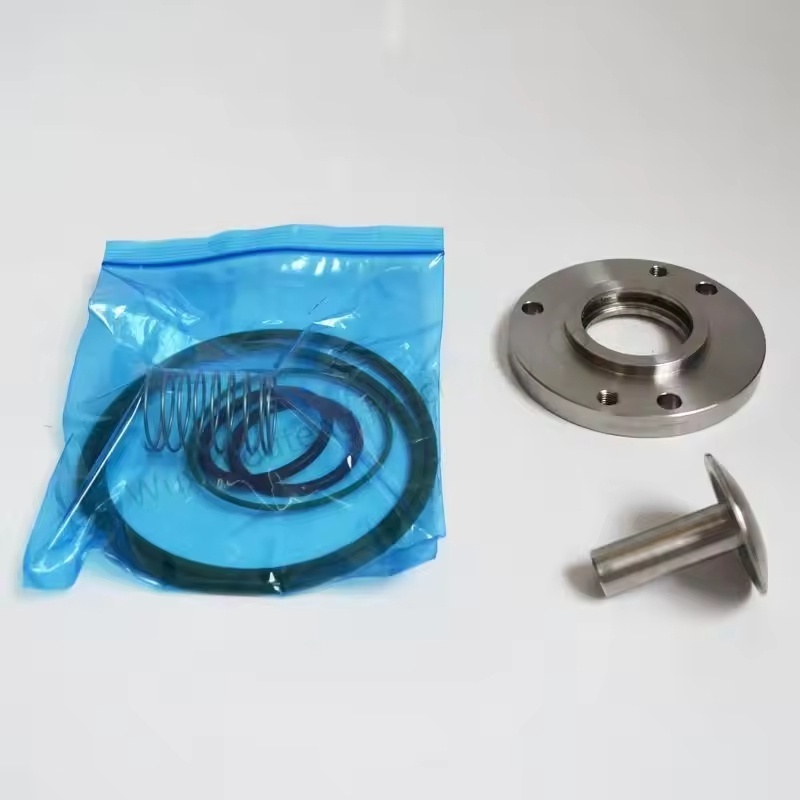

Glavne komponente: običajno vključujejo nastavitvene vijake stebla ventila, zaklepne matice, pozicionirne podložke, tesnilne obroče in namenska nastavitvena orodja. Nekateri kompleti so lahko opremljeni tudi z merilniki za zaznavanje obrabe stebla ventila ali predlogami za kalibracijsko lestvico.

Glavna funkcija: s prilagajanjem giba, položaja ali prednapetosti stebla ventila zagotovite, da se stopnja odpiranja sesalnega ventila natančno ujema s stanjem delovanja kompresorja, s čimer se izognete nenormalni prostornini sesanja, nihanjem tlaka ali povečani porabi energije zaradi zagozditve stebla ventila ali odstopanja giba.

2. Značilnosti združljivosti

Zasnovan posebej za vijačne zračne kompresorje serije ZT55-90, ki se ujemajo s premerom stebla ventila, parametri giba in strukturo mehanizma za prilagajanje tega modela, da zagotovijo stabilnost in natančnost postopka prilagajanja.

Materiali sestavnih delov se prilagodijo oljni megli in temperaturnemu okolju v kompresorju, s čimer preprečijo rjavenje ali odpoved komponent za nastavitev.

3. Scenariji pregledov in prilagoditev

Redno vzdrževanje: Priporočljivo je, da uporabite ta komplet za preverjanje obrabe, upogibanja stebla ventila ali zagozdenja zaradi usedlin ogljika med 2000-3000-urnim delovanjem ali letnim vzdrževanjem enote ter ponovno umerite hod.

Odpravljanje težav: Ko se zračni kompresor sooča s počasno obremenitvijo, nezmožnostjo doseganja nastavljenega tlaka, pogostim razbremenitvijo ali nenormalnim povečanjem porabe energije, je to lahko posledica nepravilne nastavitve stebla ventila ali obrabe, zato je treba za odkrivanje in nastavitev uporabiti ta komplet.

Po zamenjavi kalibracije: Po zamenjavi sklopa sesalnega ventila ali komponente stebla ventila je treba uporabiti komplet za nastavitev za natančno pozicioniranje, da zagotovite, da je razdalja med steblom ventila in jedrom ventila, vzmetjo itd. v skladu z originalnimi tovarniškimi standardi.

4. Delovne točke

Koraki prilagajanja: V skladu z navodili za vzdrževanje modela ZT55-90 najprej sprostite sistemski tlak, odstranite končni pokrov sesalnega ventila, spremenite dolžino podaljška stebla ventila z nastavitvenim vijakom in opazujte odziv tlaka med polnjenjem/razkladanjem skozi manometer, dokler niso doseženi nastavljeni parametri.

Zaklepanje in pritrditev: Po nastavitvi uporabite zaporno matico, da pritrdite položaj stebla ventila, da preprečite odstopanje parametrov zaradi vibracij med delovanjem, in zamenjajte tesnilno podložko, da preprečite puščanje zraka.

Združljivost orodij: Priporočljivo je, da uporabite namenska orodja, ki so v kompletu, da preprečite poškodbe stebla ventila ali nezadostno natančnost nastavitve zaradi nekompatibilnih orodij.
