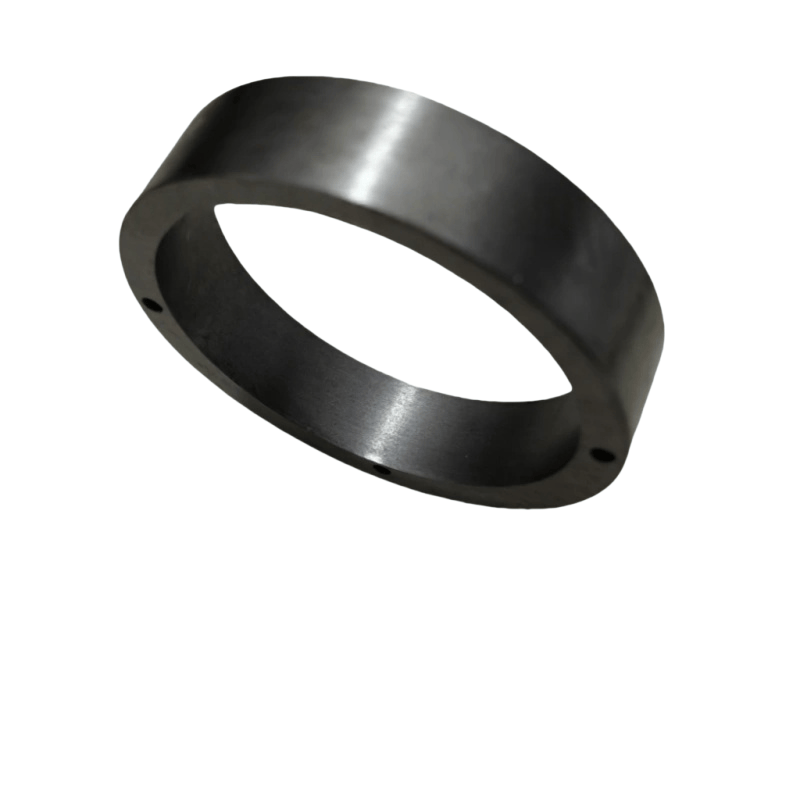

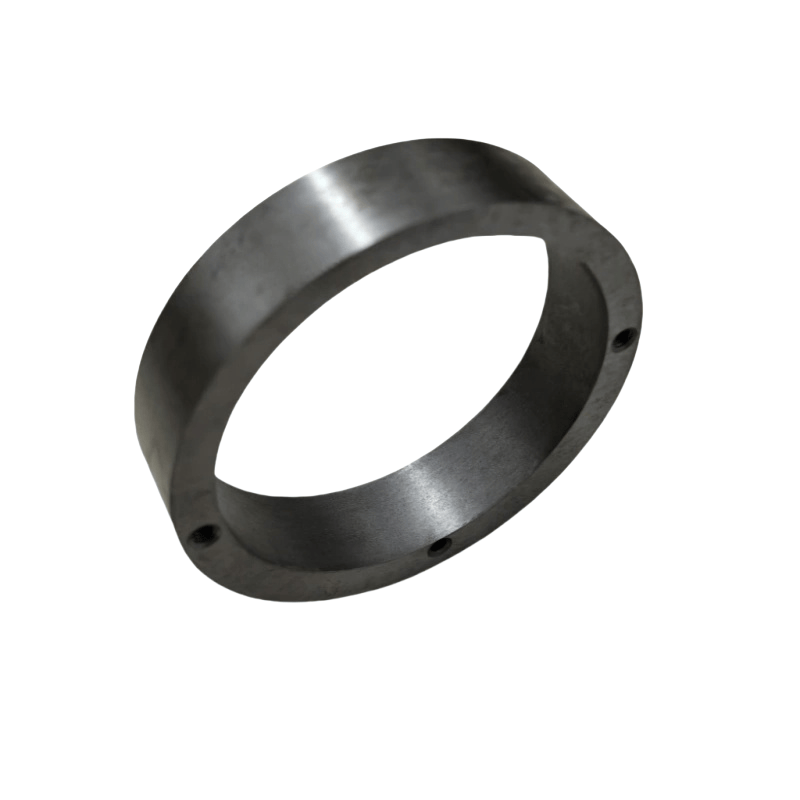

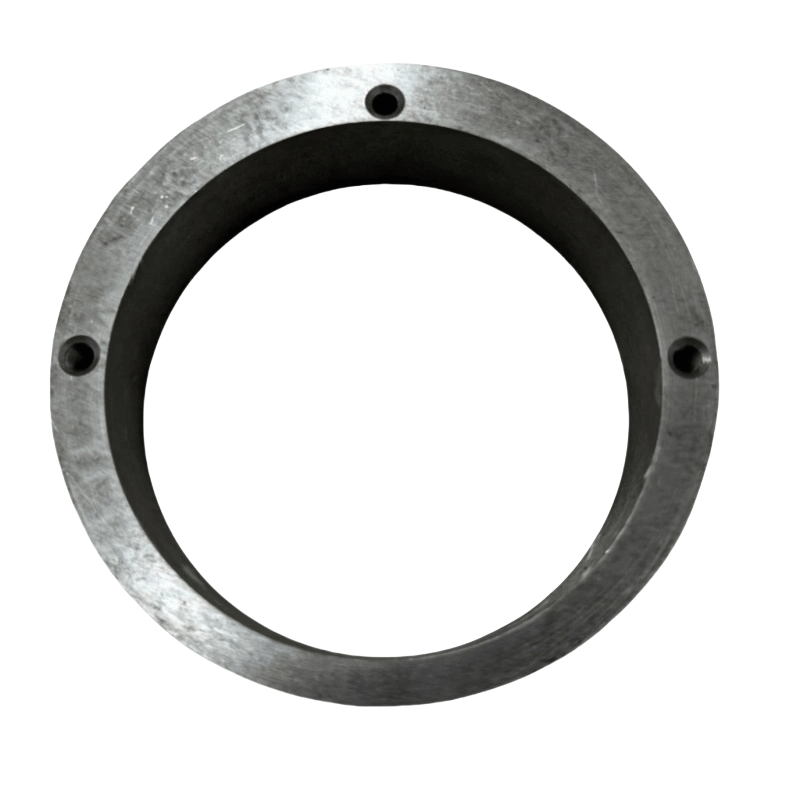

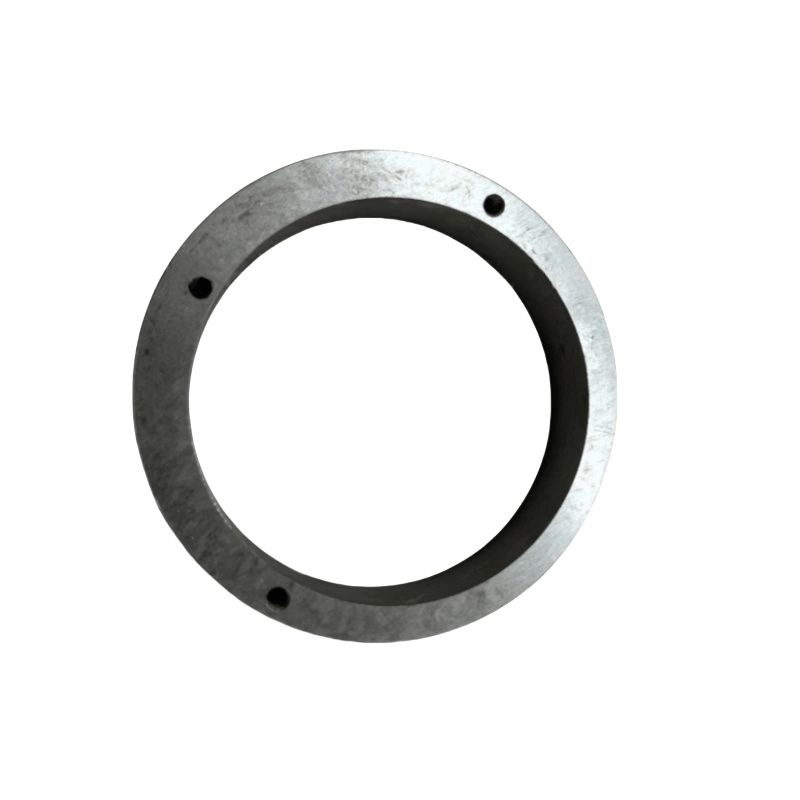

Deli zračnega kompresorja Atlas Copco 1621578300 ekscentrični obroč

Glavne funkcije ekscentričnega prstana Atlas Copco

Posebni tesnilni deli: V necirkularnih skupnih površinah zračnega kompresorja (kot so nekrožne priključne točke med ohišjem valja in končnim pokrovom ter priključne točke nepravilnih votlin), posebne oblike obroče napolnijo vrzeli in dosežejo tesnjenje z natančno ujemanjem s kontaktnimi površinami, ki preprečujejo uhajanje plina ali olja.

Natančno pozicioniranje in meja: V posebnih položajih instalacije komponent, kot so rotorji, ležaji in bati, lahko obroči v posebni obliki omejijo aksialni ali radialni premik komponent, kar zagotavlja njihovo gibanje znotraj oblikovanega območja in se izogne ​​vmešavanju z drugimi deli.

Pufer in absorpcija: Nekateri obroči v posebni obliki elastičnega materiala (na primer gumijasti ali sestavljeni materiali) lahko med delovanjem komponent absorbirajo vibracijo in šok, zmanjšajo hrup in obrabo ter zaščitijo natančne paritvene dele.

Vodenje in podpora: V nestandardnih usmeritvah vzajemnih komponent gibanja, kot so bati in drsniki, lahko obroče v posebni obliki zagotavljajo stabilne vodilne funkcije, kar zagotavlja natančnost in gladkost gibanja.

Pogoste vrste in scenariji uporabe

Tesnilni obroči v posebni obliki

Struktura: Presek je večinoma trapezoidni, klinasti ali nepravilni obliki z ustnicami, materiali pa so običajno odporne na olje, politetrafluoroetilen (PTFE) ali kovinsko prevlečeni sestavljeni materiali.

Uporaba: Tesnilni utori z posebno obliko na končnem pokrovu kompresorja vijačnega zraka, nekrožne površine med cilinderjem in telesom valja v zračnem kompresorju bata, posebni vmesniki ločevalca olja itd.

Značilnosti: Oblika se popolnoma ujema s tesnilnim žlebom in doseže tesnjenje s kompresijsko deformacijo, primerno za nestandardne tesnjene površine.

Pozicioniranje obročev v posebni obliki

Struktura: Večinoma iz kovine (kot so ogljikovo jeklo, nerjavno jeklo), prerez je lahko v obliki črke L, v obliki črke T ali stopi z natančnimi dimenzijskimi tolerancami.

Uporaba: Osno pozicioniranje dvojnega vijačnega rotorja, nastavitev vrzeli ležajnega sedeža in ohišja, ločitev komponent v ohišju motorja itd.

Značilnosti: dobra togost, visoka dimenzijska natančnost (toleranca običajno ≤ ± 0,02 mm), kar zagotavlja relativno natančnost položaja komponent.

Obročni obroči v posebni obliki

Struktura: izdelana iz elastičnih materialov (na primer nitril gume, poliuretan), prerez je lahko votel ali ima utore z določeno kompresijsko sposobnostjo.

Uporaba: območja pufra med ploščami ventila in sedeži ventila, med pokrovom bata in valja, priključne točke komponent, ki so nagnjene k vibracijam.

Značilnosti: lahko absorbirajo udarno energijo, zmanjšajo trd stik med kovinskimi deli ter manjši hrup in obrabo.

Vodilni obroči v posebni obliki

Struktura: izdelana iz materialov, odpornih na obrabo (kot so bakrena zlitina, grafit-infiltrirano iz litega železa), notranja luknja ali zunanji krog je nestandardnih oblik (kot so eliptična, obroč s ključnimi režami).

Uporaba: Odvzem gibanja bat v posebnih oblikah, podporni deli ekscentričnih gredi itd.

Značilnosti: Koeficient nizkega trenja, dobra odpornost proti obrabi, ki zagotavlja gladkost nestandardnih gibanj.

Ključni parametri in materiali

Ključni parametri:

Dimenzije oblike: Morajo se popolnoma ujemati z votlino ali žlebom položaja namestitve, vključno z dimenzijami prereza posebne oblike (kot so dolžina, širina, kot itd.).

Natančnost tolerance: zlasti dimenzijska toleranca in toleranca položaja oblike na paritvenih površinah (kot so vzporednost, pravokotnost), ki neposredno vplivajo na učinek tesnjenja ali pozicioniranja.

Delovna zmogljivost: Izberite ustrezen material, ki temelji na zahtevah delovnih pogojev (npr. -20 ℃ ~ 150 ℃ Skupna, tlačna odpornost 0,7 ~ 2MPA, odpornost na obrabo itd.).

Skupni materiali:

Kovinski materiali: ogljikovo jeklo (za pozicioniranje), nerjavno jeklo (za korozijsko odpornost), bakreno zlitino (za vodenje proti obrabi), primerno za scenarije z visoko trdnostjo in visoko natančnostjo.

Nevivalni materiali: oljna odporna guma (za tesnjenje, pufer), politetrafluoroetilen (za tesnjenje z nizko tren), sestavljeni materiali (kot so kovina + gumijasti kompozit, združujejo togost in elastičnost).

Namestitvene točke

Previdnostni ukrepi za namestitev:

Namestitveni položaj obroča v posebni obliki je edinstven in mora biti nameščen strogo v skladu z risbo sklopa, da se izognete napake v namestitvi ali neskladje (nekateri obroči v posebni obliki imajo usmeritev).

Pred namestitvijo očistite Burrs in nečistoče na paritvenih površinah. Za elastične obroče v posebni obliki se izogibajte uporabi ostrih orodij za oprijem in povzročajo praske ali solze. Za kovinske obroče v posebni obliki je treba pozornost nameniti dovoljenju med njimi. Če so pretesni, lahko povzroči težave z montažo ali zastopanje komponent; Če so preveč ohlapni, bo to vplivalo na natančnost pozicioniranja.
