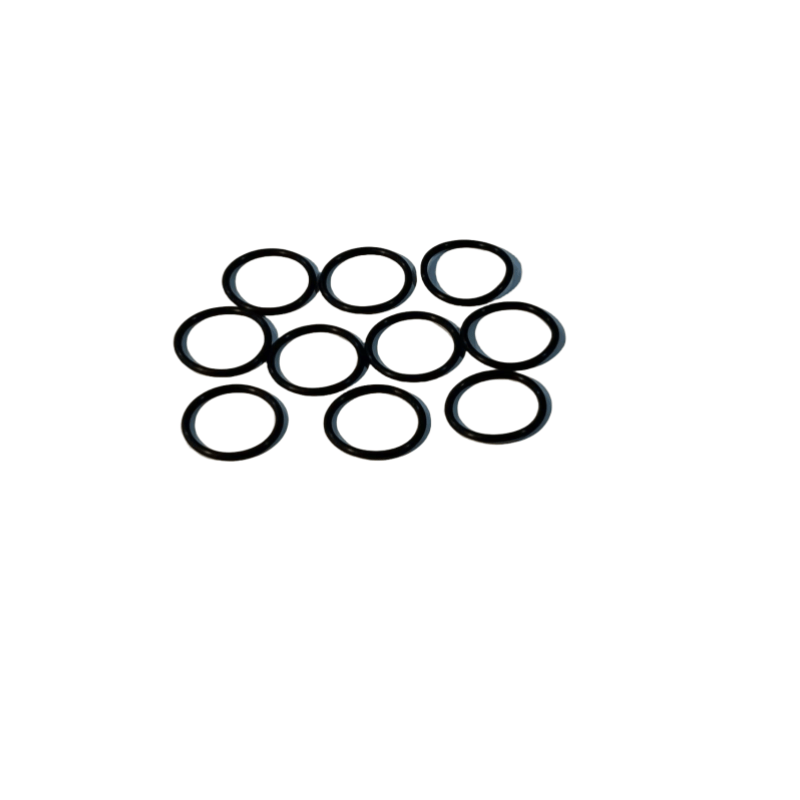

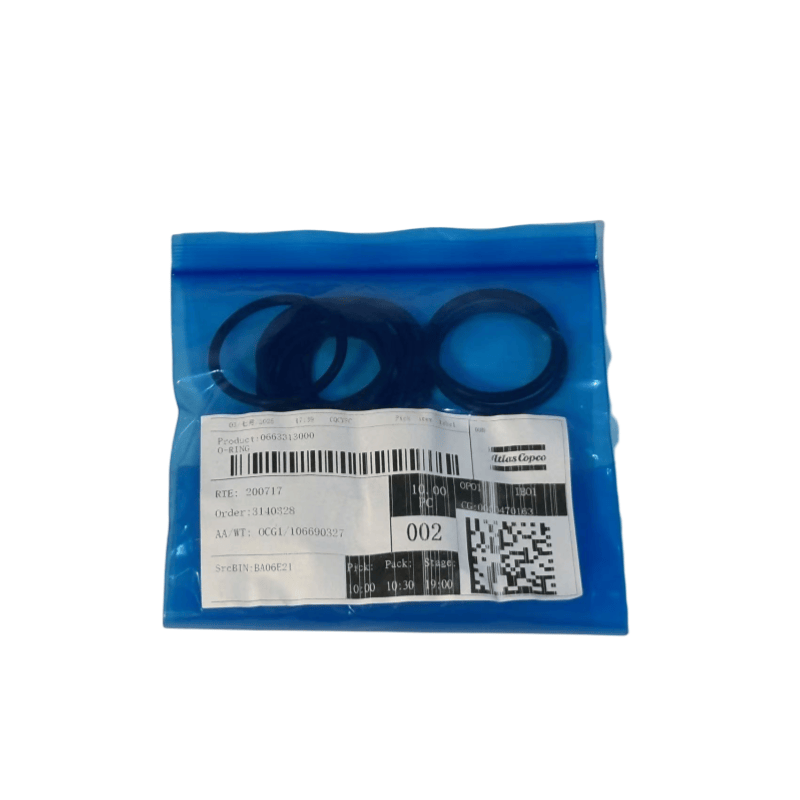

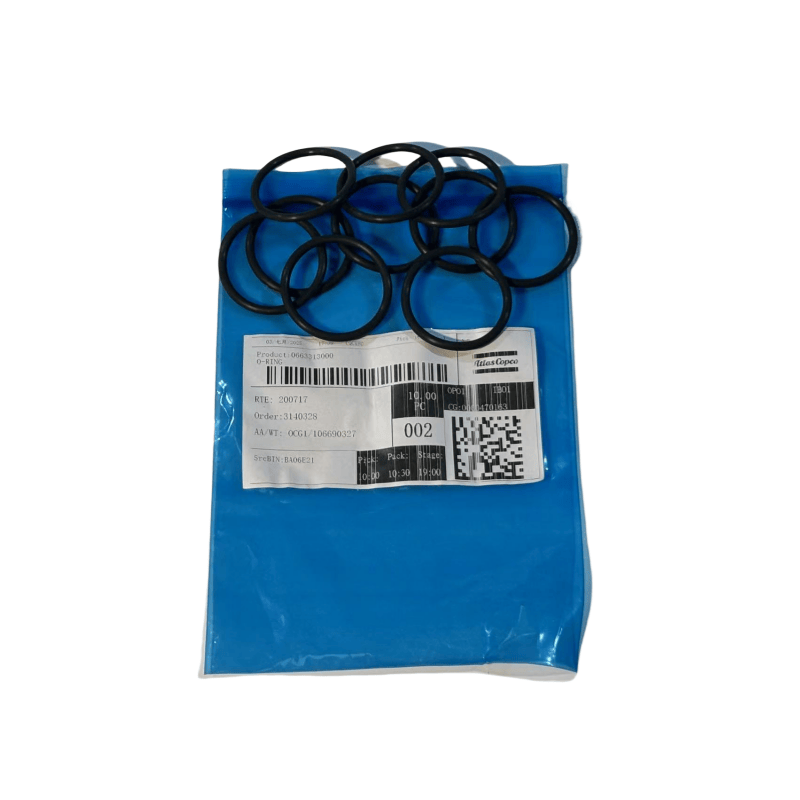

0663313000 ATLAS ATAS COPCO Air Compressor Oring

Atlas Copco Air Compressor Oring glavne vrste in lokacije aplikacij

O-tipa tesnilni prstan

Najpogosteje uporabljeni, ki jih pogosto najdemo v pokrovčkih cilindra, pokrovih ventilov, oljnih cevnih spojih itd.

Značilnosti: preprosta struktura, nizki stroški, dosega tesnjenje z lastno elastično deformacijo, združljivo z različnimi tesnilnimi površinami, odporne na olje in sposobno prenesti določen tlak (običajno ≤ 30 MPa).

Tesnilni obroč v obliki skodelice (na primer v obliki črke U, v obliki črke, v obliki črke Y)

Večinoma se uporablja za vzajemne komponente gibanja, na primer med batom in cilinderjem kompresorjev zraka bata ali med batno palico in pokrovom valja.

Značilnosti: ustnica se natančno drži tesnilne površine, učinek tesnjenja se izboljša s povečanjem tlaka, primerno za dinamične scenarije tesnjenja in ima dobro odpornost na obrabo.

Sestavljen tesnilni obroč

Sestavljen iz gume in materialov, kot so kovina in plastika (na primer strif, žlezni obroč), ki se običajno uporablja na koncih gredi visokotlačnih kompresorjev zraka in ločevalcev olja itd.

Značilnosti: združuje elastično tesnjenje in togo podporo, odporno na visok tlak (do 100 MPa ali več), odporen proti ekstrudiranju, primerno za vrtenje visoke hitrosti ali zapiranje gibanja.

Okvir Olje za olje

Oring zračnega kompresorja Atlas Copco se uporablja predvsem za vrtenje tesnjenja gredi (na primer ročična gredi, motorja), ki preprečuje puščanje mazalnega olja.

Značilnosti: Vsebuje kovinski okvir za povečanje togosti, ustnica je zategnjena z vzmetjo, primerno za vrteče se pogoje, dober učinek, odporen na prah.

Skupni materiali in značilnosti

Nitrilna guma (NBR): Dobra odpornost na olje, primerna za temperature -20 ℃ ~ 120 ℃, je najpogosteje uporabljen tesnilni material v zračnih kompresorjih, primeren za večino oljnih sistemov.

Fluororubber (FKM): odporen na visoke in nizke temperature (-20 ℃ ~ 200 ℃), odporen proti kemični koroziji, primeren za visokotlačno, visokotemperaturno ali stik s posebnimi mediji (na primer visokotemperaturno olje vijačnih strojev).

Silikonska guma (VMQ): široko temperaturno območje (-60 ℃ ~ 200 ℃), vendar slaba odpornost na olje, ki se večinoma uporablja za tesnjenje zračnih kompresorjev z nizko temperaturo ali brez olja.

Poliuretan (PU): Odličen odpornost proti obrabi, primeren za vzajemno tesnjenje gibanja (na primer tesnjenje bata), temperaturno območje -30 ℃ ~ 80 ℃.
