Osnovne funkcije in aplikacije
Funkcija tesnjenja: Ta komplet vključuje različne komponente tesnjenja, ki se uporabljajo za statično ali dinamično tesnjenje na priključnih točkah med instrumentnim blokom in cevmi, senzorji, tlačnimi merilniki itd.
Združljive komponente: V glavnem je nameščen na modulu za nadzor instrumenta (instrumentni blok) zračnega kompresorja. Ta modul običajno združuje vmesnike tlačnega senzorja, vmesnike za merilnike tlaka, krmilne cevi itd. In je ključno vozlišče za spremljanje tlaka in prenos signala.

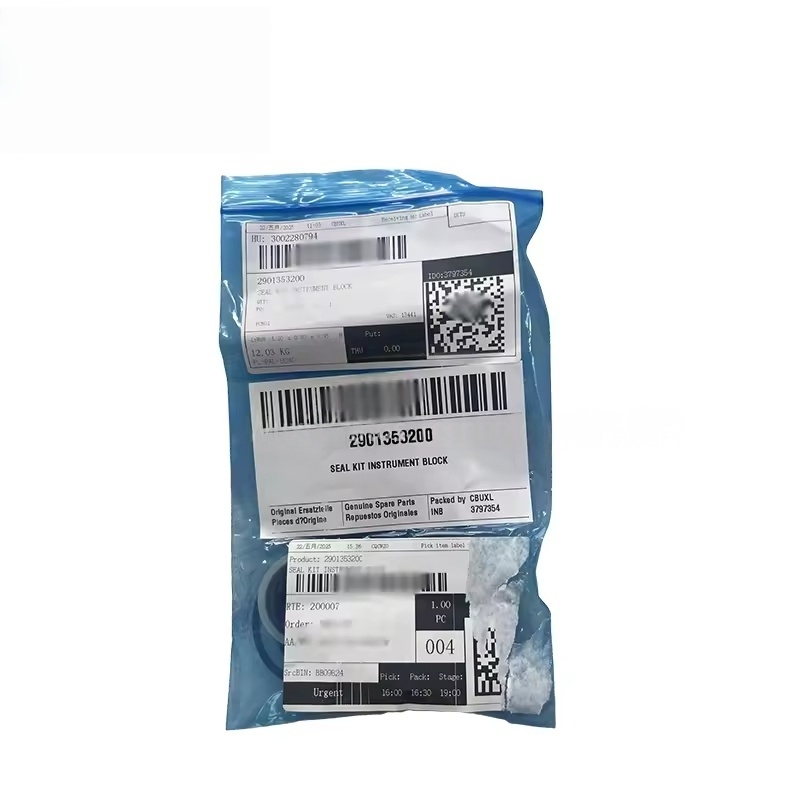

UPODATNI MODELI: 2901353200 je prvotna tovarniška številka Atlas Copco. Običajno ga najdemo v kompresorjih z vijačnimi zračnimi seriji (na primer nekateri srednje veliki in veliki modeli GA) in s tem povezano opremo stisnjenega zračnega sistema. Posebno združljivost je treba potrditi na podlagi modela opreme in proizvodne serije.
Kompozicija in materiali kompleta

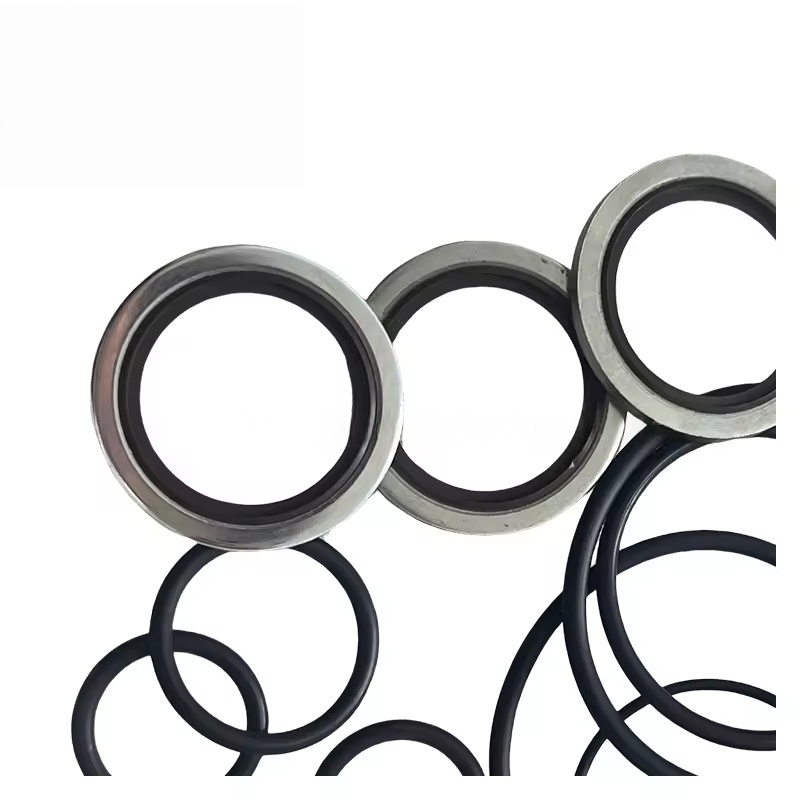

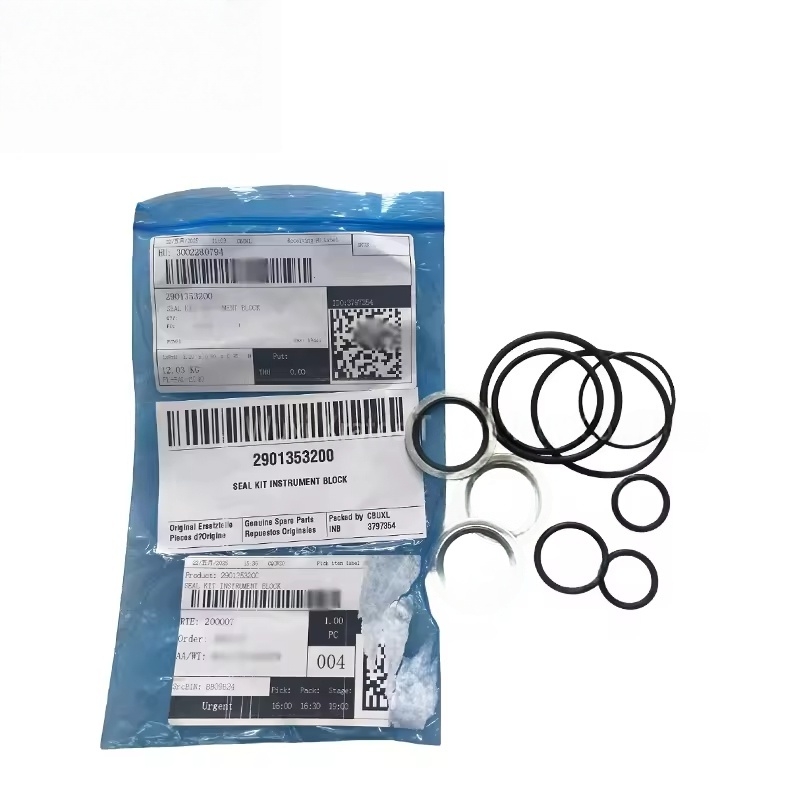

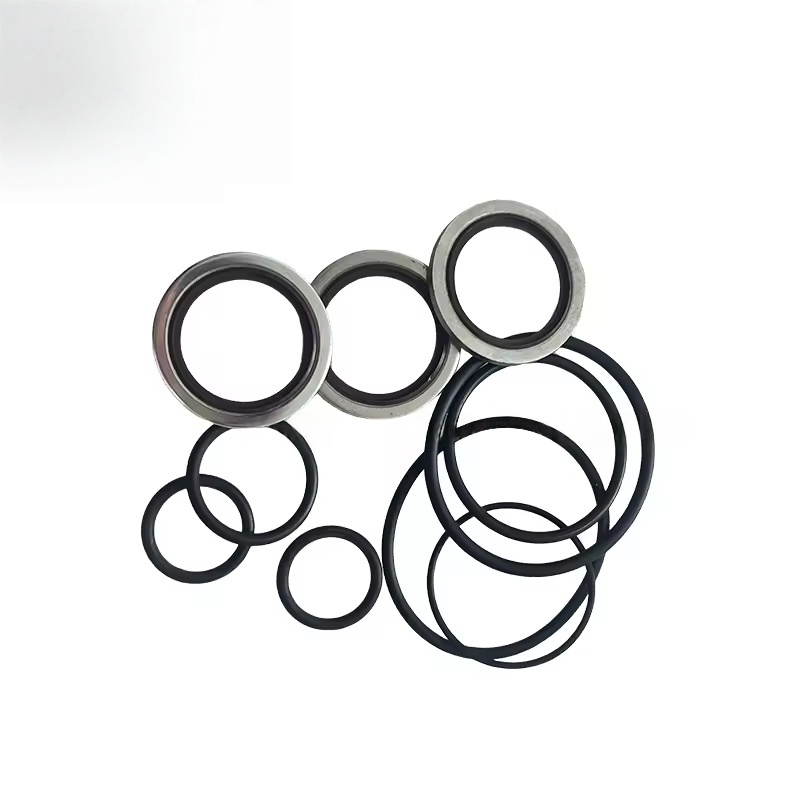

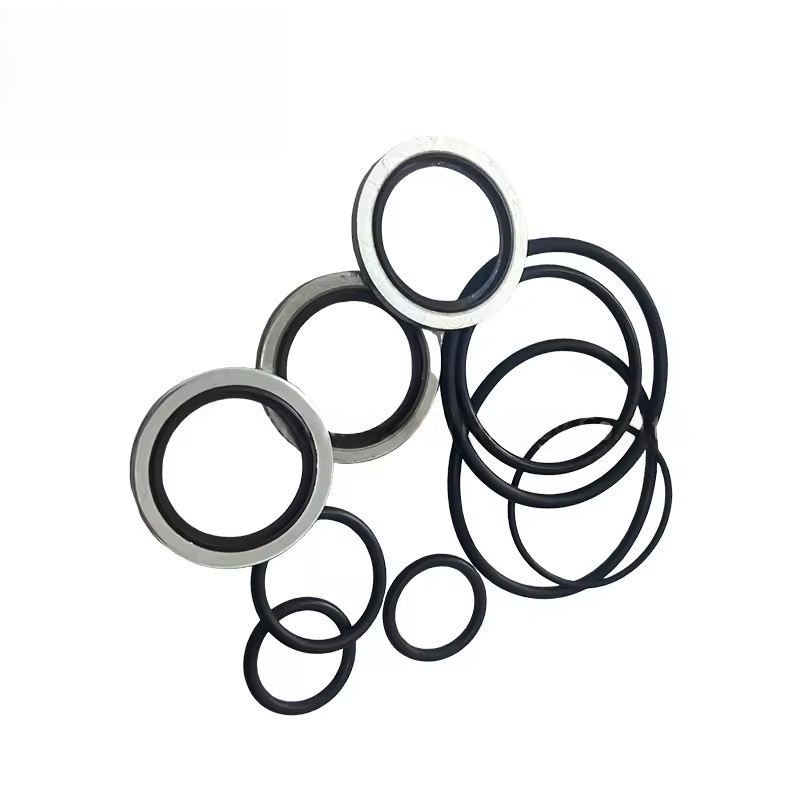

Glavne komponente: običajno vključujejo različne specifikacije O-obročev, tesnilnih tesnil, ravnih podložk, pokrovov prahu itd. Specifična količina in velikost sta odvisna od strukturne zasnove bloka instrumentov.
Značilnosti materiala:
Tesnjene komponente večinoma uporabljajo oljno odporno in temperaturno odporne gume (kot sta nitrila gumijasta NBR ali fluororubber FKM), ki so primerne za mazanje olja, stisnjenih zračnih medijev in delovnih temperatur 80-120 ℃.
Nekatere kovinske podložke so narejene iz medenine ali nerjavečega jekla, da se zagotovi visoka trdnost in korozijsko odpornost.
Zahteve za natančnost: Tesnilne komponente imajo visoko dimenzijsko natančnost, vrzel v pari z vmesnikom instrumentnega bloka pa je strogo nadzorovana, da se zagotovi zanesljivost tesnjenja.
Nadomestni čas in skupna vprašanja
Zamenjava signala:
Puščanje se pojavi na priključnem delu instrumentnega bloka (na primer oljne madeže ali zračne oznake na tlačnem vmesniku).
Nenormalni prikaz tlaka (možen zaradi uhajanja, kar ima za posledico napačne tlačne signale).
Med rednim vzdrževanjem ali zamenjavo instrumentnega bloka, senzorja itd. Je treba komplet za tesnjenje istočasno zamenjati (komponente za tesnjenje so deli, ki so nagnjeni k obrabi in niso priporočljivi za ponovno uporabo).
Vpliv napak:
Puščanje bo povzročilo izgubo tlaka in povečalo porabo energije.
Mazanje uhajanja olja lahko onesnaži okolje ali povzroči znižanje ravni olja, kar vpliva na mazanje opreme.
Popačenje tlačnega signala lahko povzroči napačno presojo krmilnega sistema in sproži nenormalno delovanje enote.
Previdnostni ukrepi za zamenjavo in vzdrževanje
Originalni tovarniški rezervni deli Garancija: 2901353200 je originalni tovarniško specifičen komplet za tesnjenje. Uporabiti ga je treba z originalnimi izdelki Atlas Copco, da se zagotovi, da se velikost, material in instrumentni blok tesnilnih komponent popolnoma ujemajo, pri čemer se izogibajo sekundarnemu puščanju zaradi težav z združljivostjo.
Specifikacije namestitve:
Pred zamenjavo temeljito očistite tesnilno površino instrumentnega bloka, odstranite preostale madeže olja, fragmente sestavnih delov starane tesnjenje in nečistoče.
Vsako komponento za tesnjenje namestite v ustreznem vrstnem redu glede na zaporedje demontaže, da zagotovite, da ne opustitve ali izkrivljanja (še posebej je treba pravilno vstaviti O-obroče v utor za tesnjenje).
Izogibajte se uporabi ostrih orodij za stik s tesnilnimi komponentami, da preprečite praske, ki lahko privedejo do okvare tesnjenja.
Priključite povezovalne vijake v skladu z določenim navorom, da zagotovite enakomeren stik tesnilnih površin in se izognete prevelikemu teči, ki lahko poškoduje blok instrumenta ali tesnilne komponente.
