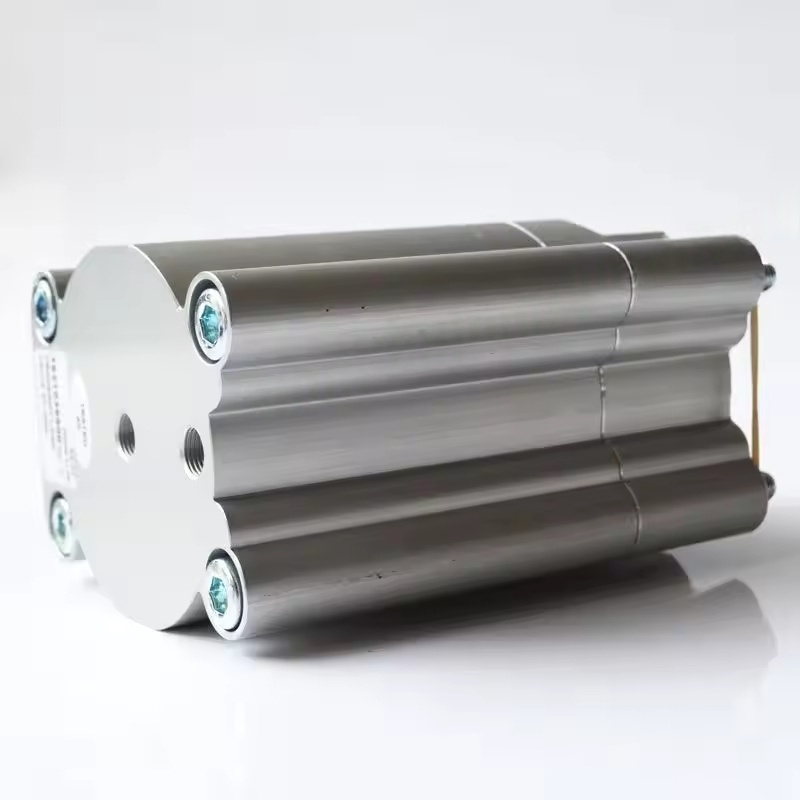

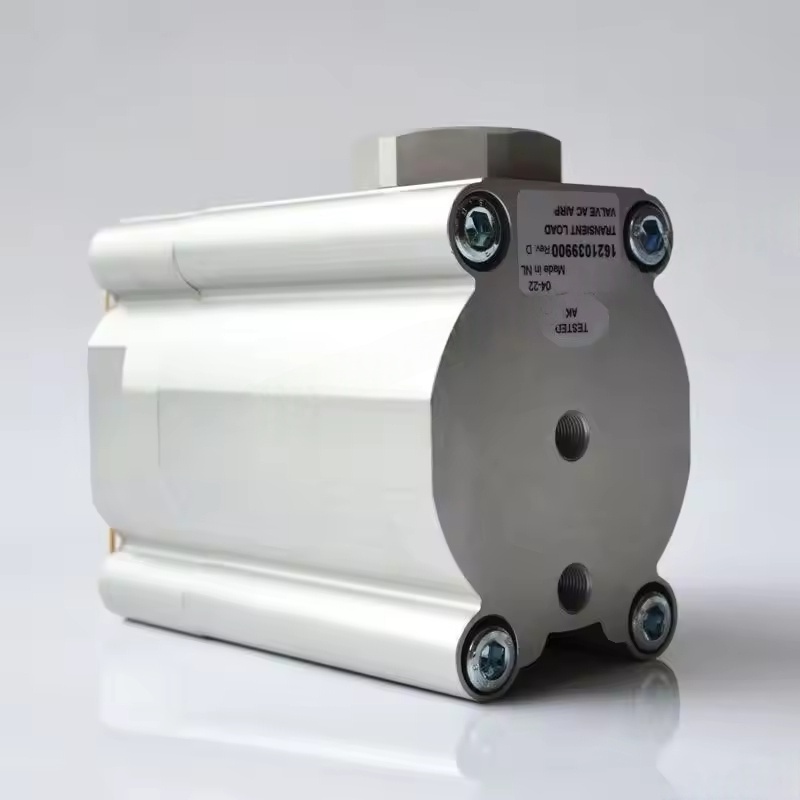

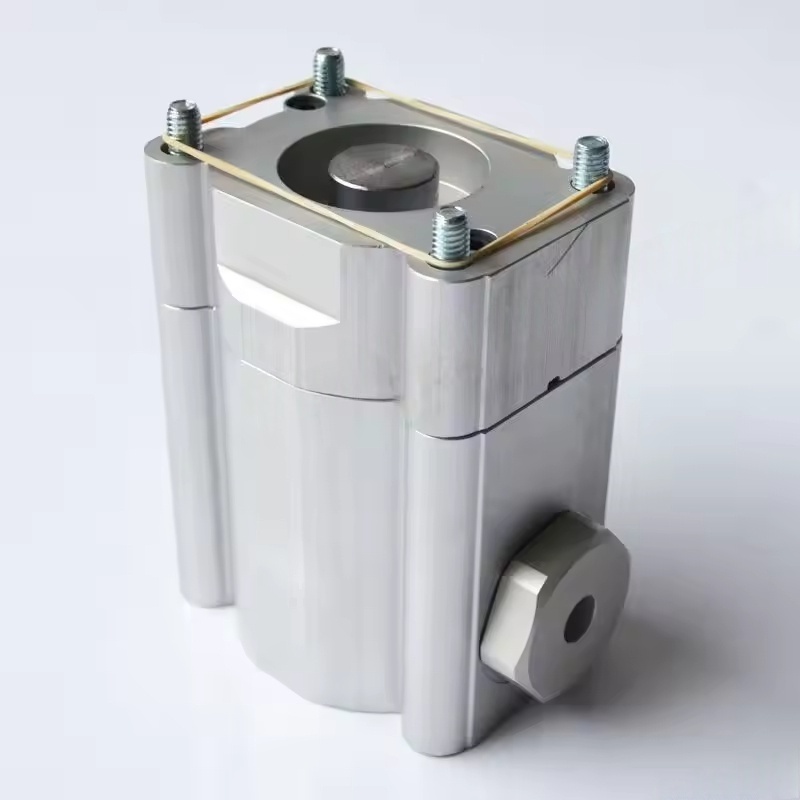

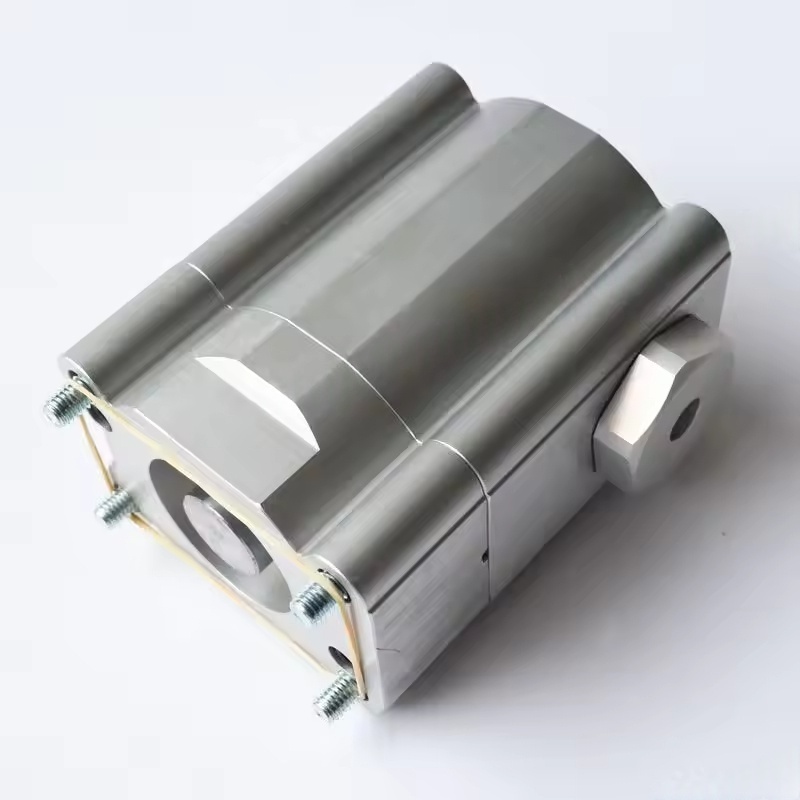

1621039900 ATLAS COPCO WUX Air Compressor Regul ventil

Glavne funkcije regulacijskega ventila Atlas Copco Wux

Nadzor in stabilnost tlaka

Kot ventil, ki je občutljiv na tlak, lahko regulacijski ventil WUX samodejno prilagodi stopnjo odpiranja v skladu z nastavljenim območjem tlaka (na primer uporabnika potreben tlak ali povratni tlak iz cevovoda):

Kadar je sistemski tlak nižji od nastavljene vrednosti, se ventil odpre širše, poveča volumen vnosa in omogoča, da kompresor deluje pod obremenitvijo, s čimer poveča volumen izpušnih plinov;

Ko je sistemski tlak višji od nastavljene vrednosti, se ventil zapre ali izklopi, zmanjša količino vnosa, zaradi česar je kompresor vstopil v neobremenjeno stanje in se izognil nadtlaku.

To vzdržuje tlak cevovoda na nižji stopnji v stabilnem območju, kar zagotavlja normalno delovanje opreme, ki uporablja plin.

Uravnavanje obremenitve in varčevanje z energijo

Z natančnim nadzorom volumna vnosa kompresor omogoča delovanje v načinu "delne obremenitve" (namesto pogostega začetnega zaustavljanja), ki je še posebej primeren za scenarije z znatnimi nihanji povpraševanja po plinu:

Zmanjšajte energetske odpadke med razkladanjem (kompresor se še vedno vrti, vendar se poraba energije med stanjem razkladanja znatno zmanjša);

Zmanjšajte mehansko obrabo in podaljšajte življenjsko dobo glavne enote in motorja.

Zaščitne funkcije

Nekateri regulacijski ventili WUX integrirajo logiko varnostne zaščite. Ko zaznamo anomalijo kompresorja (na primer pregrevanje ali preobremenitev), lahko 联动 zapre sesalni kanal ，, kar prisili kompresor, da se raztovori ali izklopi ，, kar prepreči širitev napake.

Načelo strukture in delovanja

Struktura jedra: Običajno je sestavljena iz telesa ventila ， jedro ventila ， vzmet ， diafragma (ali bata) ， luknje za zaznavanje tlaka ， in kontrolni vmesnik. Nekateri modeli so opremljeni z elektromagnetno pogonsko komponento (za daljinsko kontrolo).

Delovna logika:

Luknje za zaznavanje tlaka spremljajo sistemski tlak v realnem času in signal prenašajo v diafragmo (ali bat) ；

Ko se tlak spremeni ，, je diafragma podvržena silam in poganja jedro ventila, da se premakne ， Spreminjanje območja preseka sesalnega kanala ；

Vzmet zagotavlja ponastavitveno silo in tvori ravnovesje z zaznanim tlakom ， dosega stabilno regulacijo odpiranja ventila.

Združljivi modeli in aplikacije

Združljivi modeli: regulacijski ventil WUX se uporablja predvsem z majhnimi in srednje velikimi kompresorji vijačnega zraka Atlas Copco (na primer nekateri modeli serije GA) ，, zlasti za modele brez frekvenčne krmiljenja pretvorbe ， kot jedro komponente za regulacijo obremenitve.

Scenariji uporabe: Široko se uporabljajo na industrijskih poljih z visokimi zahtevami za stabilnost tlaka (kot je mehanska obdelava ， avtomatizirane proizvodne linije ， embalažne industrije ， itd.) ， Za natančno urejanje in izpolnjevanje povpraševanja po plinu v različnih delovnih pogojih.
