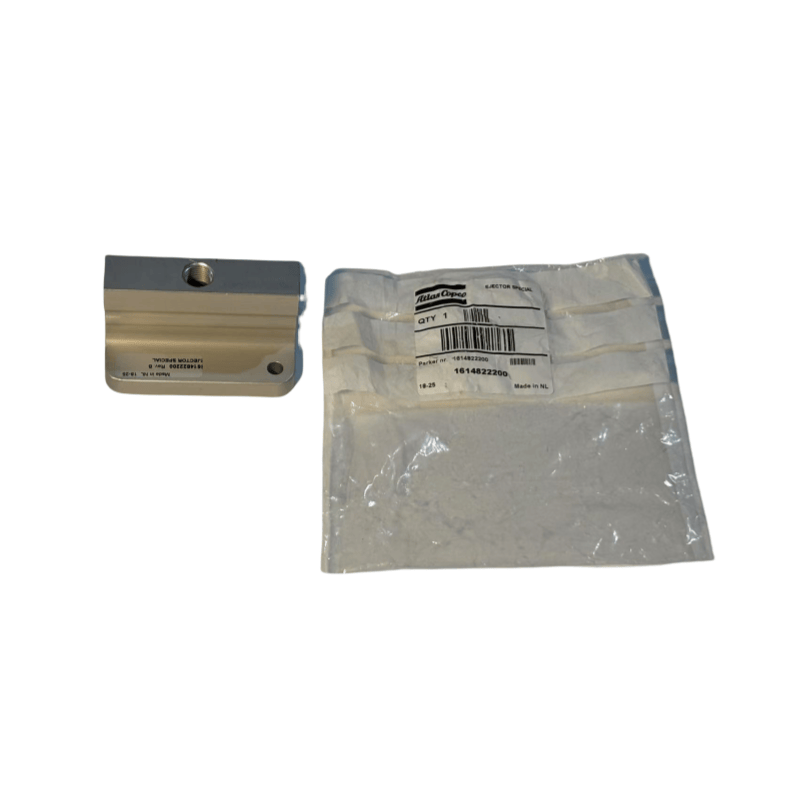

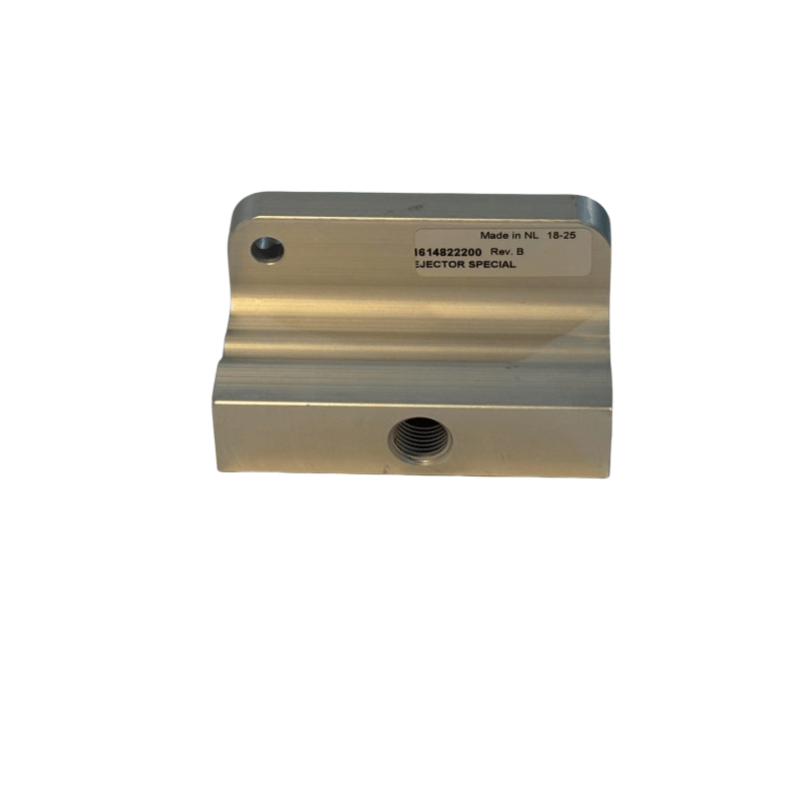

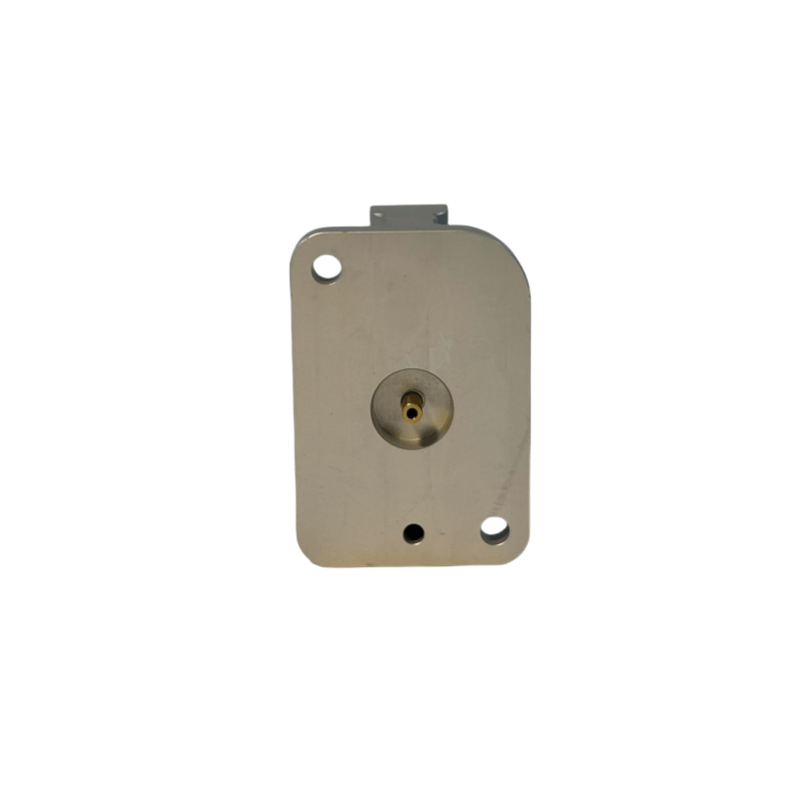

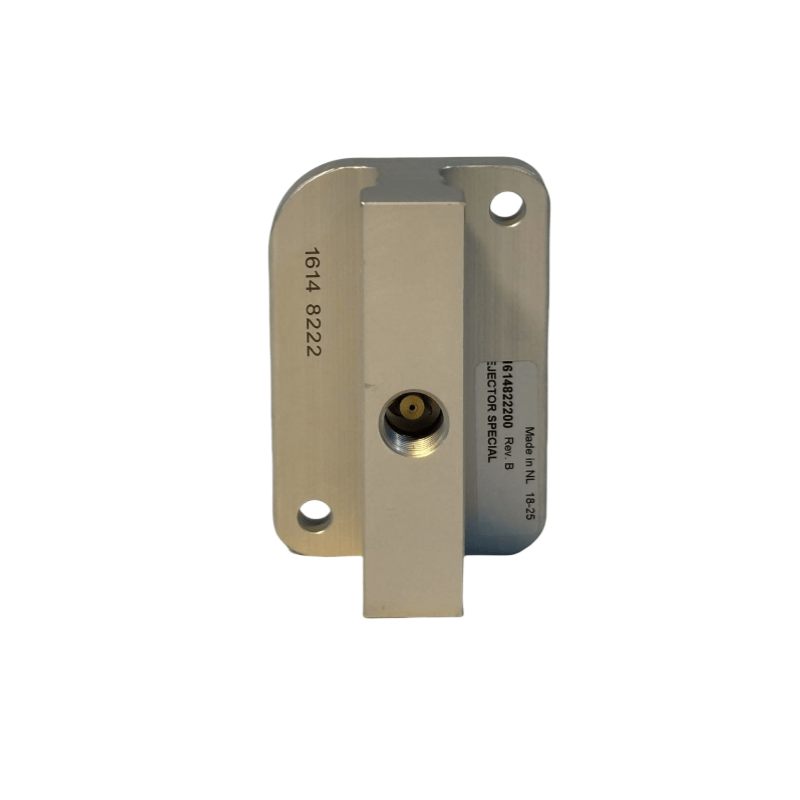

Atlas Copco Air Compressor ventil del 1614822200

Glavna funkcija

Vnos in nadzor izpušnih plinov:

V zračnem kompresorju bata, pokrovni ventil običajno integrira dovodni ventil in izpušni ventil. Z odpiranjem in zapiranjem ventilov v koordinaciji z gibanjem bata doseže vnos plina (pri vdihavanju se sesalni ventil odpre in izpušni ventil se zapre) ter stiskanje in izcedek (pri odvajanju se izpušni ventil odpre in se vklopni ventil zapre), kar je temeljna sestavina za doseganje cikla kompresije plina.

Tesnjenje tlaka:

Tesnilne površine ventila in pokrov valja so zaprte s tesnili ali natančnimi prilegami, da se prepreči uhajanje stisnjenega plina in zagotavljajo učinkovitost tlaka znotraj valja, pri čemer se prepreči zmanjšanje zmogljivosti stiskanja zaradi uhajanja.

Zaščita pred preobremenitvijo:

Nekateri pokrovni ventili so zasnovani s strukturami za zaščito tlaka. Ko je tlak znotraj valja nenormalno visok, se bo ventil samodejno odprl, da sprosti tlak, s čimer prepreči, da bi se telo, bat in druge komponente zaradi prekomernega pritiska poškodovali.

Navodila za pretok zraka:

Zasnova pretočne poti ventila lahko optimizira pot pretoka plina, zmanjša odpornost na zrak in izboljša učinkovitost vnosa in gladkost izpušnosti zračnega kompresorja.

Skupne strukture in vrste

S strukturno obliko:

Vzmetna ploščalna ventil: sestavljen iz tankih kovinskih vzmetnih plošč (ali plastičnih plošč), sedežev ventila in omejilcev, doseže odpiranje in zapiranje z deformacijo vzmetne plošče zaradi tlačne razlike plina. Struktura je preprosta in ima hiter odziv, ki se pogosto uporablja v majhnih batnih kompresorjih zraka.

Kroglični ventil / metuljski ventil: Nadzorovan z vrtenjem kroglice ali metuljske plošče, da nadzoruje naklon, z dobrimi tesnilnimi zmogljivostmi, primernimi za srednje in visokotlačne zračne kompresorje, vendar je struktura razmeroma zapletena.

Diafragm ventil: z deformacijo elastične diafragme za nadzor odpiranja in zapiranje ventila, primernega za scenarije z nizkim tlakom in majhnim pretokom, z močno korozijsko odpornostjo.

Po položaju namestitve:

Integriran ventil na končnem pokrovu valja (običajno se uporablja v majhnih kompresorjih zraka);

Komponente ventila, nameščene neodvisno na zunanji strani pokrova valja (običajno se uporabljajo v velikih zračnih kompresorjih, ki olajšajo vzdrževanje in zamenjavo). Material:

Jedro ventila / ventila: večinoma izdelano iz visoko trdnih zlitin (na primer vzmetno jeklo) ali plastike, odporne proti obrabi (kot je POM), in mora imeti odpornost na utrujenost in odpornost na udarce;

Telesa sedeža / ventila ventila: lito železo, aluminijasta zlitina ali nerjavno jeklo, odvisno od medija (zrak ali plin, ki vsebuje majhno količino nečistoč) in okolje, izberite material, odporen proti koroziji.

Učinkovitost tesnjenja: Pod nazivnim tlakom ne smemo puščati. Običajno dosežemo z natančnostjo tesnilne površine (na primer obdelava zrcal) ali z uporabo tesnjenih tesnil (dušilna guma, kovinsko prevlečena tesnila).

Pogoste napake in vzdrževanje

Manifestacije napak:

Puščanje zraka: vodi do zmanjšanja prostornine izpušnih plinov zračnega kompresorja, nezmožnosti doseganja potrebnega tlaka in nenormalnega obratovalnega hrupa;

Jamiranje ventilov: povzroča nečistoče, kopičenje madežev nafte ali deformacija plošče ventila, kar povzroči, da se ventil ne more normalno odpreti ali zapreti, kar lahko povzroči nenormalni tlak v valj;

Zlom za ventilske plošče: povzroča dolgotrajno visokofrekvenčno vibracijo ali utrujenost materiala, kar bo resno vplivalo na stiskalni cikel in celo poškodovalo telo jeklenke.
