I. Glavne komponente Atlas Copco Check ventil komplet za ventil
Običajno je narejen iz litega železa, litega jekla ali nerjavečega jekla, ki služi kot glavno telo prehoda tekočine, ki povezuje izpušni vrat kompresorja s cevovodom na spodnjem toku (kot je rezervoar za shranjevanje) in mora zdržati visok stisnjen zračni tlak (na splošno 0,7-1,3 MPa).

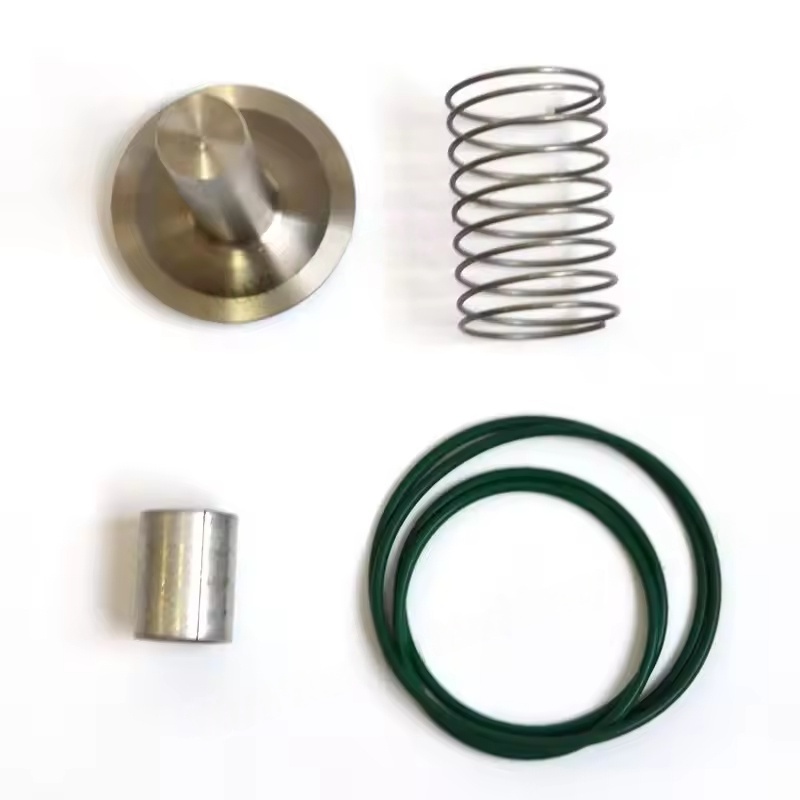

Jedro ventila (ventilski disk)
Običajne oblike vključujejo vrsto diska, tip bata ali sferično vrsto. Material so večinoma odporne kovine (na primer medenina, nerjavno jeklo) ali inženirska plastika. V tesnem stiku je s sedežem ventila, da dosežete tesnjenje in preprečimo povratni pretok plina.
Sedež ventila
Nahaja se znotraj telesa ventila in stika z jedro ventila, da tvori tesnilno površino. Običajno se uporabljajo materiali z večjo trdoto (kot so bronasta, nerjavno jeklo). Nekateri modeli lahko vključujejo gumijaste tesnjene obroče za izboljšanje zmogljivosti za tesnjenje. Pomlad
Zagotovite silo prednapetosti, da bo jedro ventila zaprto. Kadar je izpušni tlak kompresorja večji od vsote vzmetne sile in spodnjega tlaka, je jedro ventila odprt in stisnjen zrak prehaja skozi; Ko se kompresor ustavi, vzmet potisne jedro ventila nazaj v prvotni položaj in odreže pot povratnega toka.
Pomožne komponente
Vključite vodilne rokave (za zagotovitev nemotenega gibanja jedra ventila), tesnjene obroče (da preprečite uhajanje na priključku med telesom ventila in cevovodom), vijak in matico (za fiksacijo komponent) itd.
Ii. Delovno načelo kompleta za preverjanje ventila Atlas Copco
Ko kompresor deluje: visokotlačni zrak, ki ga izprazni kompresor, premaga vzmetno silo in tlak na nižji tok, potisne jedro ventila stran od sedeža ventila, pretok zraka pa skozi povratni ventil in vstopi v rezervoar ali naknadni sistem zraka.
Ko se kompresor ustavi ali raztovori: izpušni tlak pade in vzmetna sila zapre jedro ventila in blokira povratni pretok stisnjenega zraka v zračnem rezervoarju do kompresorja, pri čemer se izogne vrtenju rotorja, mazanje olja, ki se razlije v zračno pot, in druge težave.
Iii. Ključne tehnične zahteve kompleta za preverjanje ventila Atlas Copco
Tesnjenje: prileganje med jedro ventila in sedežem ventila mora biti natančno, da se zagotovi ne puščanje v obratni smeri. V nasprotnem primeru bo povzročil znižanje tlaka v sistemu in povečanje porabe energije.
Hitrost odziva: Za zmanjšanje izgube tlaka se mora hitro odpreti/zapreti, še posebej, če se kompresor pogosto začne in ustavi, mora zanesljivo delovati.
Trdnost proti obrabi: jedro ventila, sedež ventila in druge komponente morajo prenesti dolgoročno erozijo stisnjenega zraka, ki lahko vsebuje količine naftne megle in nečistoče v sledovih.
Tlačna odpornost: Telo ventila mora prenesti 1,5-2-krat večji največji izpušni tlak kompresorja, da prepreči razpokanje.
