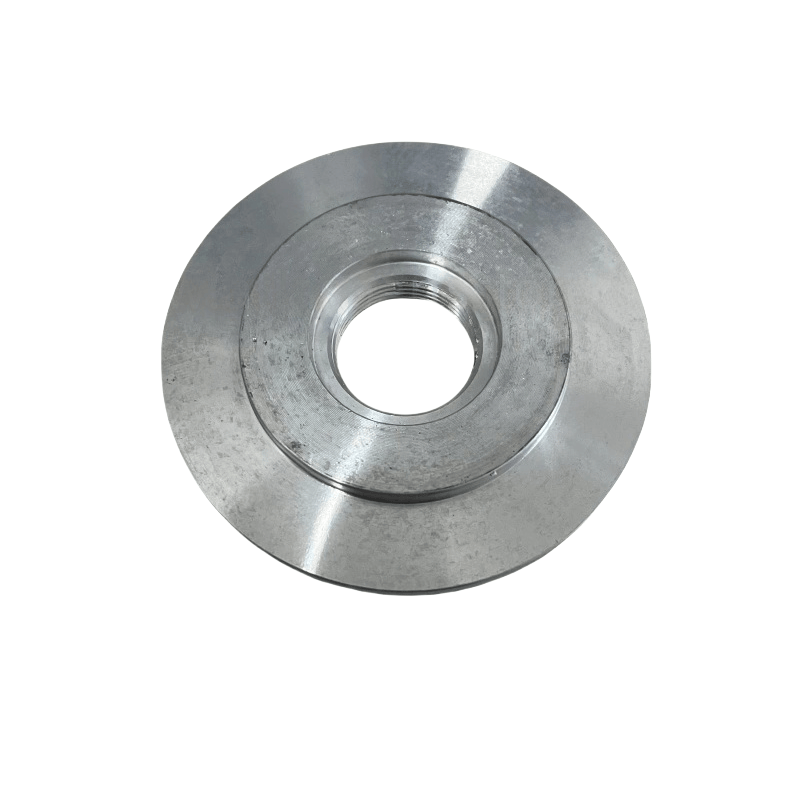

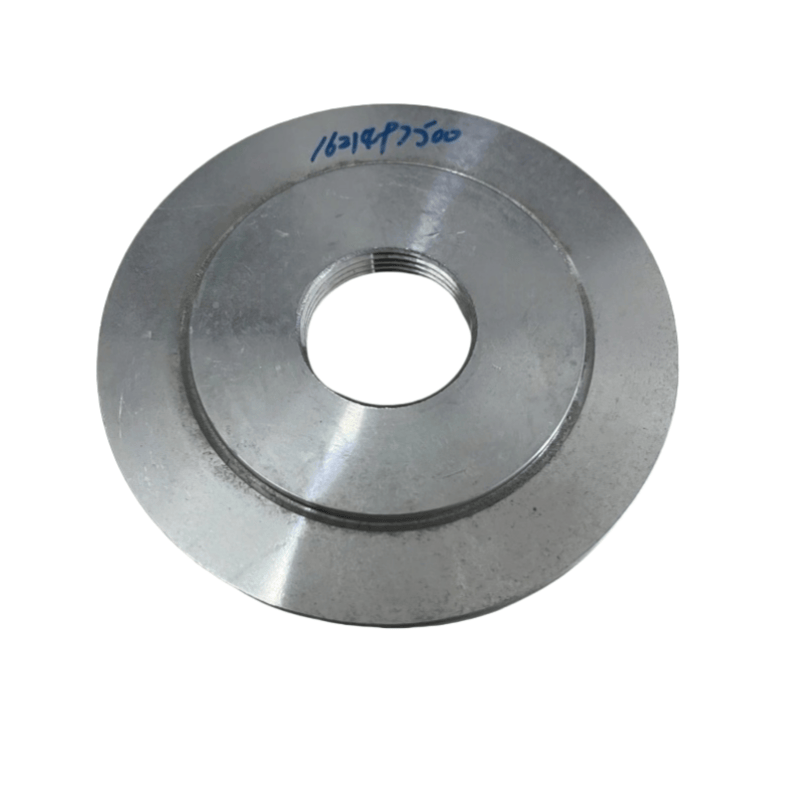

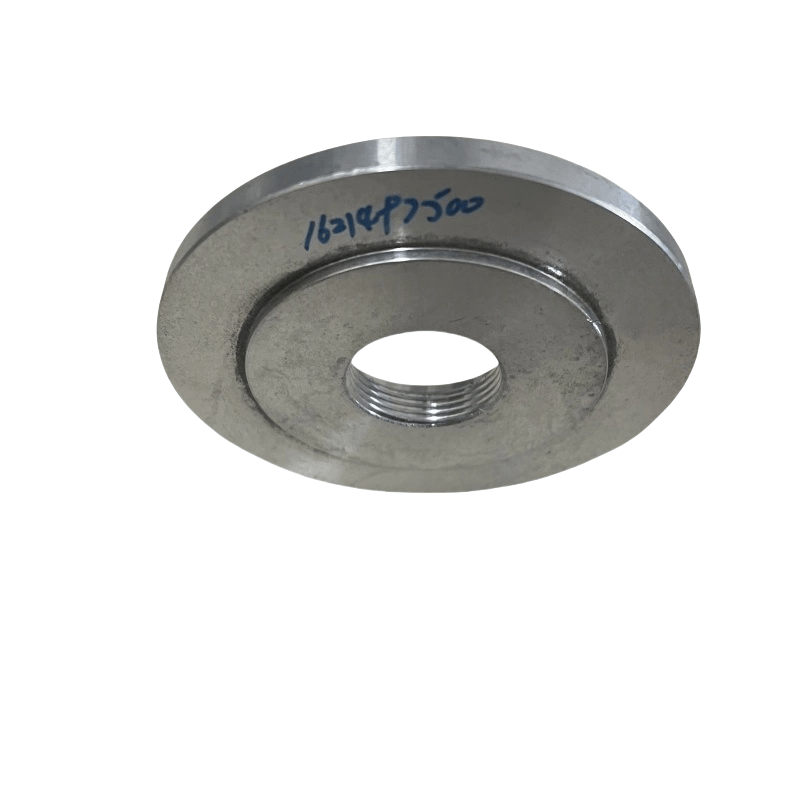

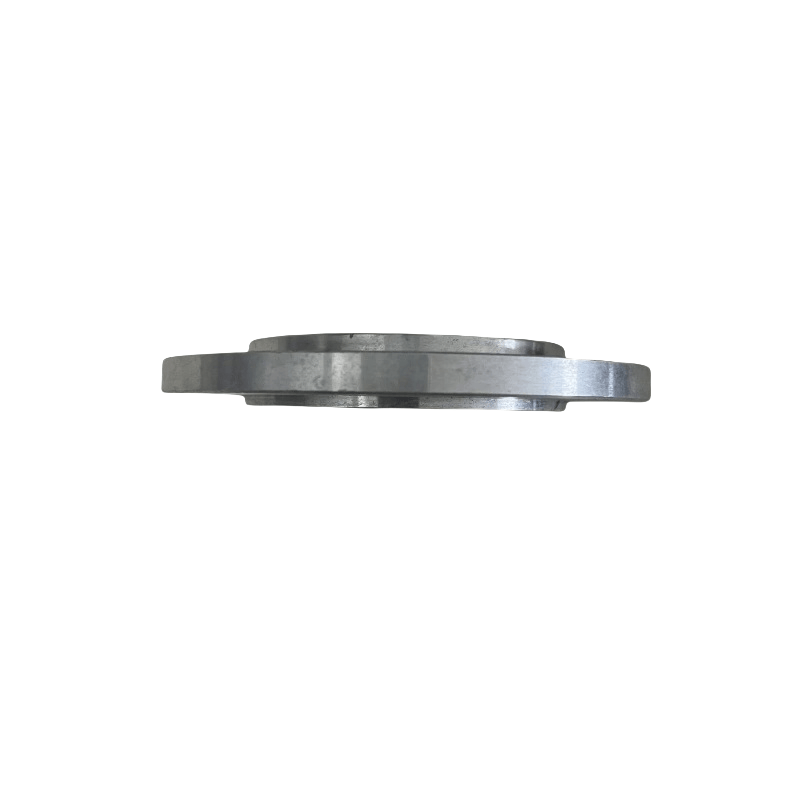

1621497500 Plošča za tlačno ventil ATLAS ATLAS KOPCO ZRAČNI DELI

Atlas Copco zračni kompresor tlačni ventil Plate Glavne funkcije

Tesnjenje in tlačni ležaj: Tesnilo je s telesom ventila skozi tesnjene elemente (kot so tesnila, O-obroči), ki tvori zaprto votlino, ki lahko vzdrži tlak stisnjenega zraka (običajno skladen z delovnim tlakom sistema, 0,7 ~ 1,6 MPa), ki preprečuje uhajanje plina.

Zaščita notranjih komponent: pokriva in ščiti notranje komponente tlačnega ventila (kot so jedra ventila, vzmeti, membrane itd.), Da prepreči vstop prahu, olja in drugih nečistoč, ki vplivajo na občutljivost ventila.

Fiksacija in pozicioniranje: pritrjena je na telo ventila z vijaki, da se zagotovi, da so notranje komponente (na primer vzmeti, jedra ventila) v pravilnem položaju, kar zagotavlja natančnost delovanja tlačnega ventila.

Pomoč za prenos tlaka: Nekatere pokrovne plošče so zasnovane z luknjami za zaznavanje tlaka ali kanalov, ki lahko prenašajo sistemski tlak v diafragmo ali bat znotraj ventila, kar pomaga pri realizaciji funkcij regulacije tlaka.

Skupne strukture in značilnosti

Strukturna sestava:

Glavno telo: večinoma iz kovinskih listov (na primer litoželeznega zlitine, aluminijeve zlitine, ogljikovega jekla) z žigosanjem ali vlivanjem, z določeno debelino (običajno 3 ~ 10 mm), da se zagotovi zmogljivost tlaka.

Luknje za povezavo: Več lukenj z vijaki se obodno porazdelijo za fiksacijo s telesom ventila; Središče ima lahko opazovalno luknjo (s prozornim pokrovom) ali tlačni vmesnik.

Tesnilni žleb: Skupna površina med pokrovno ploščo in telesom ventila ima običajno tesnilni utor v obliki obroča za namestitev tesnil ali O-obročev.

Klasifikacija (z ustreznim tipom tlačnega ventila):

Plošča za vzdrževanje tlaka Vzpolnjene plošče: nameščena na ventilu za vzdrževanje tlaka na iztoku ločevalca olja-plinov, zdrži notranji tlak separatorja, da zagotovi, da sistem vzpostavi zadosten tlak, preden omogoči izhod stisnjenega zraka.

Raztovarjanje plošče za pokrov ventila: Za nadzor nalaganja/razkladanja zračnega kompresorja mora pokrovna plošča sodelovati z diafragmo ali batom, da prenaša tlačne signale in doseže odpiranje in zapiranje ventila.

Plošča za pokrov varnostnega ventila: ščiti vzmetno in ventilsko jedro znotraj varnostnega ventila, da zagotovi, da lahko varnostni ventil zanesljivo skoči in razbremeni pritisk, ko pride do nadtlaka.

Ključni parametri in materiali

Ključni parametri:

Dimenzije: Zunanji premer, premer porazdelitvenega kroga luknje in velikost tesnilnega utora je treba v celoti uskladiti s telesom ventila, da se zagotovi zapiranje namestitve.

Kapaciteta tlaka: mora izpolnjevati delovni tlak ustreznega tlačnega ventila (na primer plošča za prevleko varnostnega ventila, ki mora prenesti več kot 1,1 ~ 1,2-krat večji od sistema, ki je nazival tlak).

Površinska natančnost: Ravnost in hrapavost površine skupne spoje morata izpolnjevati standarde (ponavadi plodnost ≤ 0,1 mm/m, hrapavost RA ≤ 3,2 μm), pri čemer se izognemo puščanju zaradi slabe oprijema.

Skupni materiali:

Lito železo (HT250): nizki stroški, dobra togost, primerna za nizki tlak (≤1MPA), nekorozivno okolje.

Aluminijeva zlitina (ADC12): lahka teža, korozijsko odporna, ki se pogosto uporablja v tlačnih ventilih srednje velikih kompresorjev zraka.

Ogljikovo jeklo (Q235 ali 45# jeklo): visoka trdnost, primerna za tlačne ventile z visokim pritiskom (> 1MPA), nekateri potrebujejo galvanizacijo ali barvanje za preprečevanje rje.
